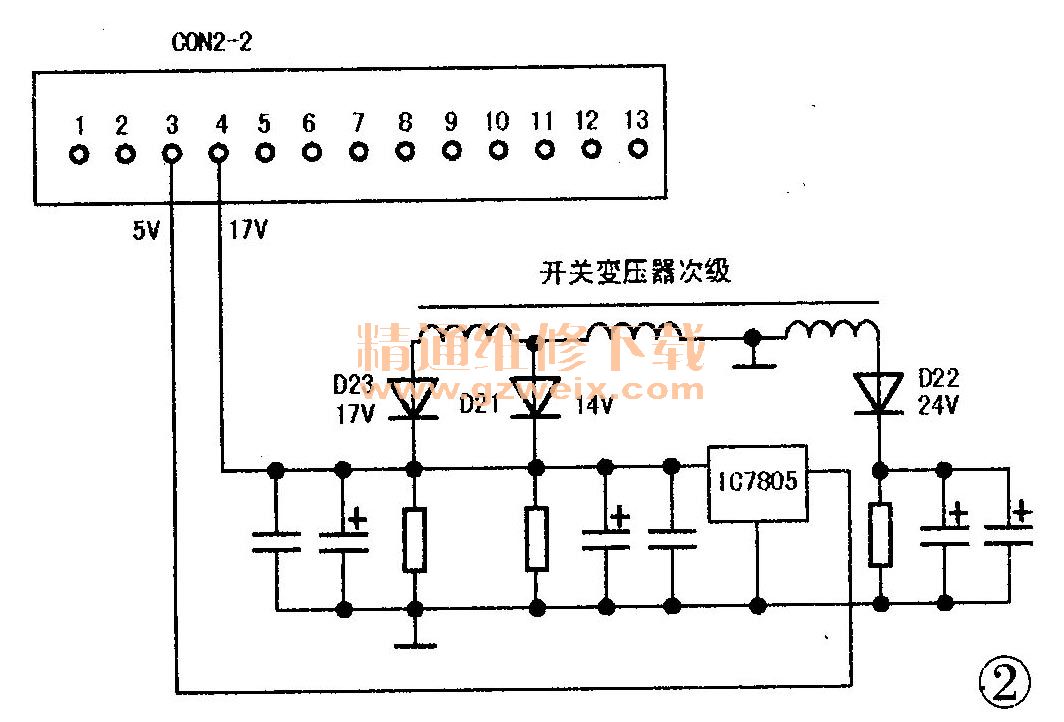

挖开二极管D21处的绝缘胶，钳断“芝麻”二极管D21，在D21的位置焊上一只RCT2二极管，再给洗衣机通电试机。接电源开关，蜂鸣器发出“滴滴”声，显示板的指示灯和显示屏亮，试按洗衣机面板上各功能键，都能正常显示、转换和工作。洗衣机进行洗衣试验，完全恢复正常。这时，测量CON2-2插座上的③、④脚电压和开关电源的次级电压，已稳定正常，见图2。

    维修小结
    滚筒洗衣机的电脑板比一般波轮直筒洗衣机的电脑板要复杂、难修，很多情况修理时搞不到图纸，即使搞到图纸也难弄清电路的来龙去脉，因电路板被密封胶覆盖，根本看不清电路走向，也难怪一些师傅望而生畏。但正因为如此，客户才愿出高价修理。不赌赌就放弃修理，岂不可惜！通过此例修理，我们可感觉到，对于不知电路去向，不知故障原因的电器，可以采取“模糊”修理式“盲修”，按照修理的经验，检查出坏的元件后换掉，通电试机，看看再说。当然，滚筒洗衣机有它的特殊性，电子元件的芝麻管较多，即使用“针判”也很容易伤电脑板的“筋骨”，故检修起来要注重三点：1.“见缝插针”：就是说电脑板有排线或插座、插孔时，检修取点的针先要在这些部位的缝隙处，不要扎在电脑板的密封胶里元件的引脚上；2.“扎多避少”：就是说把针先扎故障的多发部位，尽量不在故障少发部位扎针；3.“扎大避小”：就是说检侧电脑板故障时，尽量在体积大的元件引脚上扎针，避开小的电子元件。
