故障现象
    据用户介绍，该洗衣机通电后，可以正常进水，但达到设定的位置后仍然不停止进水。
   故障分析

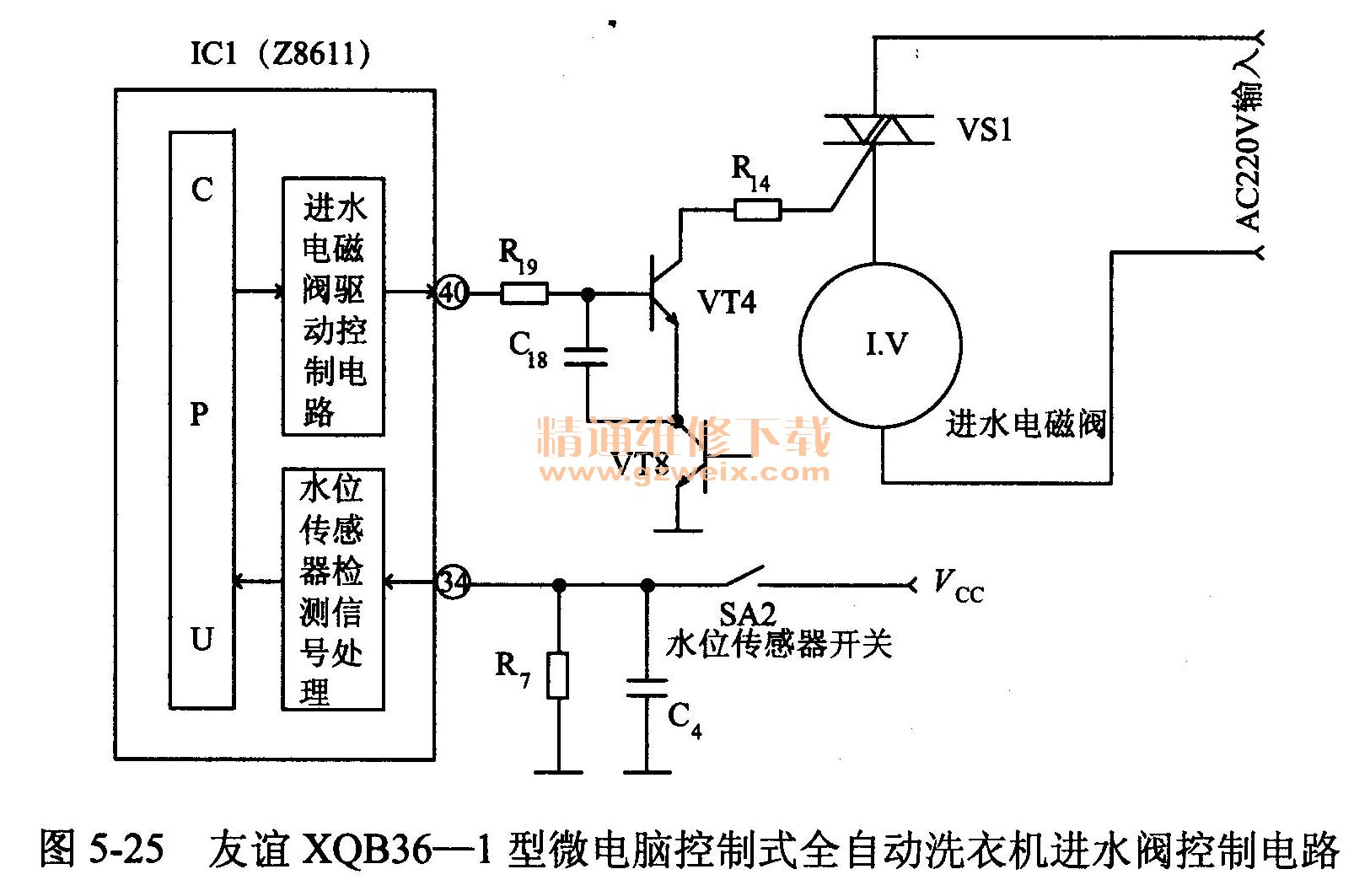

    根据用户介绍的情况来看，出现这种故障的部位通常与进水阀控制电路有关。该全自动洗衣机进水阀控制电路由微处理器ICI （Z8611）的40脚与开关晶体管VT4、双向晶闸管VS1、进水阀IN等组成，相关电路如图5-25所示。检修时，可先对这部分电路进行检查。不过，当水位传感器开关SA2不良时，也会引起进水不止故障，对此也不容忽视。

故障检修
1．判断故障的大概部位
      （1）接通电源后，在进水状态时，测量微处理器IC1（Z8611）的40脚输出的高电平信号正常。
    （2）在进水达到设定的位置后，测量IC1 （Z8611）的40脚输出的高电平不能转变为低电平，此时测量加到进水电磁阀线圈两端的220 V交流电压仍然存在。由此说明微处理器输出的控制信号与进水阀控制电路基本正常，问题可能出在水压传感器开关电路。进一步应重点对压力开关SA2进行检查。
      （3）在进水达到设定的位置后，拔下压力开关SA2上的两个插头，然后用导线将这两个插头短接，进水仍然不能停止，由此说明，压力开关控制电路不良。
    （4）对压力开关SAI的连接电路进行检查，发现VD3二极管的正、反向电阻值均呈∞，显然已经开路。
2．故障处理
更换一只同规格的1N4148型二极管装上后，接通电源试机，洗衣机的进水可以自动停止，故障排除。
