故障现象
据用户介绍,该全自动洗衣机在进行洗涤时,波轮只能在一个方向上运转。
故障分析

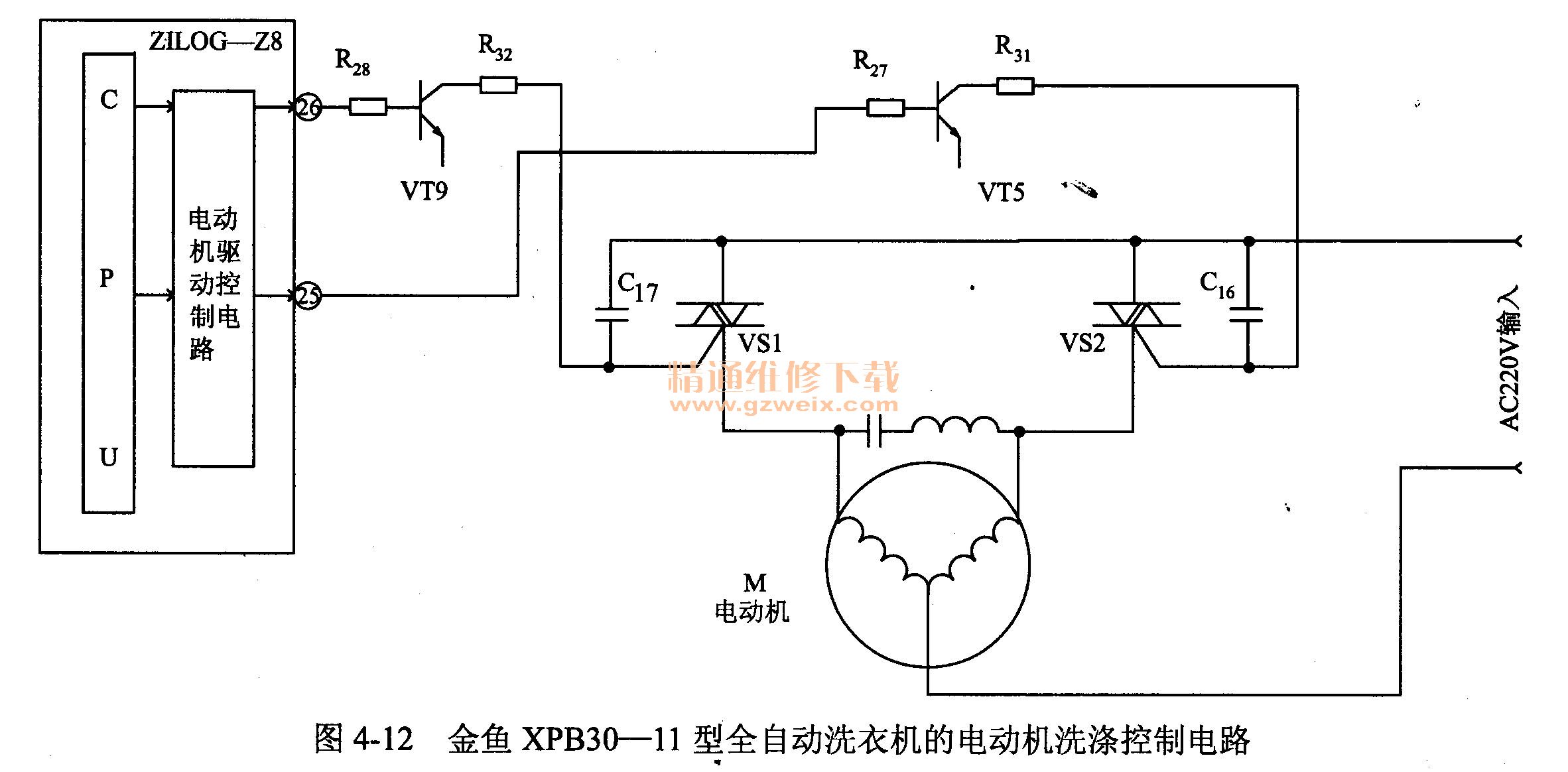

根据用户介绍的情况来看,出现这种故障的部位通常与电动机洗涤控制电路有关。金鱼XPB30-11型全自动洗衣机的电动机洗涤控制电路由微处理器ZILOG-Z8的26与25脚、开关晶体管VT5与VT9、双向晶闸管VS1与VS2、电动机M等组成。相关电路如图4-12所示。检修时,可先对该电路进行检查。
故障检修
1.判断故障的大概部位
(1)接通电源进入洗涤状态时,测量微处理器ZILOG-Z8的26与25脚输出的高低变化的电平基本正常,说明微处理器控制系统的工作基本正常。
(2)断电后,对R28, R27, R32, R31电阻器,晶体管VT9, VT5,双向晶闸管VS1,VS2等进行检查,发现VT5管的发射极焊点有一圈裂纹,估计处于虚焊状态。
2.故障处理
加锡将VT5管的发射极有裂纹的焊点重焊牢固后,接通电源试机,洗衣机的双向洗涤功能恢复了正常,故障排除。
提示
如果VT9晶体管这一路控制支路有元器件虚焊或脱焊或开路时,也会引起上述洗涤电
动机只能在一个方向运转的故障。
