起戴尔笔记本上的指示灯和开关的面板条，是把面板条的几个脚从几个小孔中插进去，然后推向一侧，就把面板给卡住了。难道该机的面板也是这样的结构？先用手将面板向右推，不动。再用手向左推，动了。再推一下，就轻巧地取下来了（见图4）。

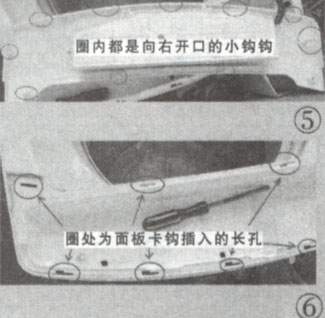

    仔细一看，面板下面四周有数个向右弯的“钩子”（见图5）。面板下面的框架四周也有柜应的小长孔（见图6），只要把图5中白勺“钩子”插入图6对应的长孔，向右一推就到位了。

    面板取下后仔细观察，控制电路板是用六、七颗螺丝和面板连在一起的，只要把它们分开就能看到里面的开关了（见图7）。



    拆下这几个螺丝，将开关面板和电路板分开。首先检查控制板的开关部分。整块电路板被固定在一个塑料槽盒里，电路板用一种透明的软性胶全部封装在槽盒里，只露出开关、接插件等部分，其目的是为了防水，是为了提高电路板的安全性。如果是开关坏了，换起来难度就大了，清除这些胶应该是相当费事的。怪不得网上有人说，坏了零件就要换整块电路板，开始我看了还嗤之以鼻，以为这是修理人员在讹钱呢。

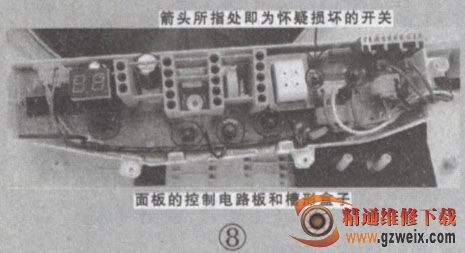

    图8中，圈中的都是面板上的开关，而箭头所指之处即为疑似损坏的开关。找准了位置，确定了开关，用手轻轻地按了一下，开关接触的手感良好，又按了其他的几个开关，手感都一样，开关应该是没有问题的！看到了开关后，心想，什么平面开关、薄膜开关！这不就是电视机上用的那种轻触开关嘛，以前修理电视机换过这种开关的。



3、故障点判定

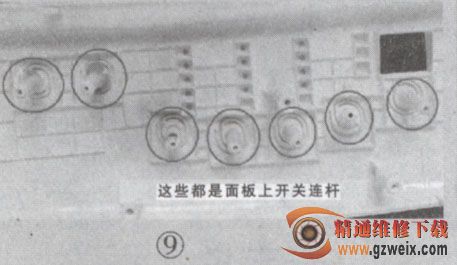

    既然不是开关问题，再检查控制面板。控制面板上每个开关的位置上都有一个长长短短的圆柱状的连杆（见图9）,正好抵在开关按钮的圆杆上。当按下面板上的薄膜键位时，面板上的圆柱形连杆就抵在开关按钮的圆杆上，开关按钮的圆杆随着下压，完成开关的动作。这种轻触开关的行程很短，只要有1 rnrn-2mm的行程就可以完成开关的操作了。



    仔细检查发现，在“启动／暂停”位置上的圆柱形的连杆和面板连接处，有两处断裂，这就是故障点。
