故障现象

    据用户介绍，该全自动洗衣机接通电源后，指示灯均不亮，功能按钮开关全部失效，不能进行工作。

    故障分析

    根据用户介绍的情况来看，出现这种故障的部位通常与整机的供电电路、微处理器控制电路有关。检修时，可先对这两部分电路进行检查。

    故障检修

    1．判断故障的大概部位

      (1)接通电源后，测量加到电源变压器T1初级上的220 V交流电基本正常，次级输出的14V左右的交流低压也无问题。

      (2)测量由整流桥堆VDB 1整流、C2电容器滤波后的直流电压正常，由VT10, R16,

VDZ 1组成的简易稳压电路输出的＋5V电压正常，且该电压也加到了微处理器集成电路IC1(MN15828 )的工作电压输入端28脚上。

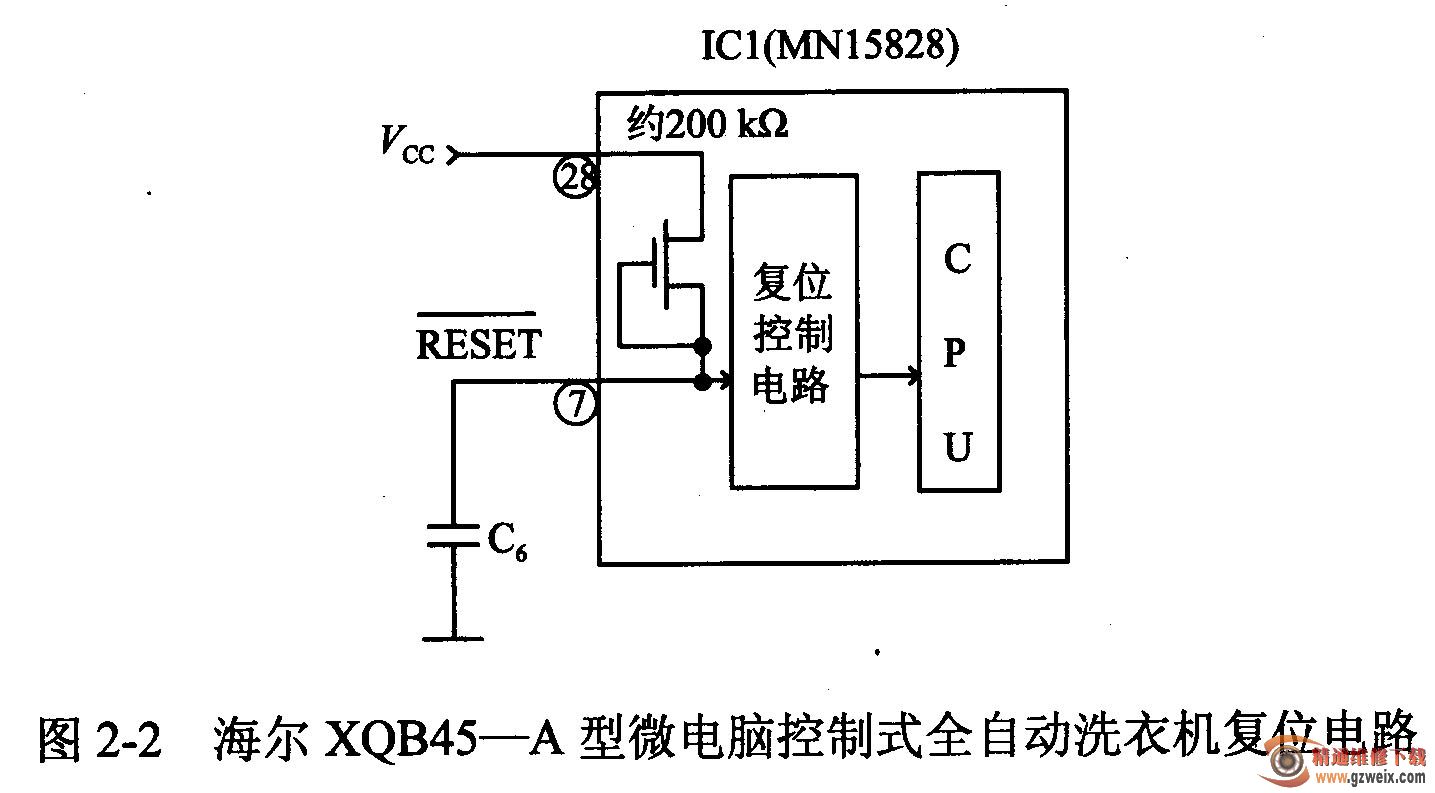

    (3)采用示波器检查微处理器控制芯片ICI (MN15828）的时钟振荡引脚⑧与⑨脚电路上的振荡波形也正常，但检查IC1 (MN15828）的⑦脚复位端的C6电容器上的复位电压始终处于低电平，正常情况下复位后的电压应上升为3.8 V左右。相关电路如图2-2所示。

    (4)对复位电路中的C6进行检查，结果发现ICI (MN15828)的⑦脚复位端焊点有一圈裂纹，成虚焊现象。

    2．故障处理

加锡将IC1 (MN15828)虚焊⑦脚的重焊一遍使其牢固后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
