一台海信KFR-3602GW/BP型变频空调器，该机接通电源开机后，室外机不工作。
    故障分析：该空调器室外机控制电路主要由单片微电脑IC02 （TMP88PS49N）及其相关的电路构成。室外机不工作，确认室内机与室外机之间的通信正常后，应进一步对上述的控制电路进行检测。
    故障检修：
    1．判断故障的大概部位
    （1）首先测量室外机的供电电压为0V，说明室外机供电继电器没有吸合。

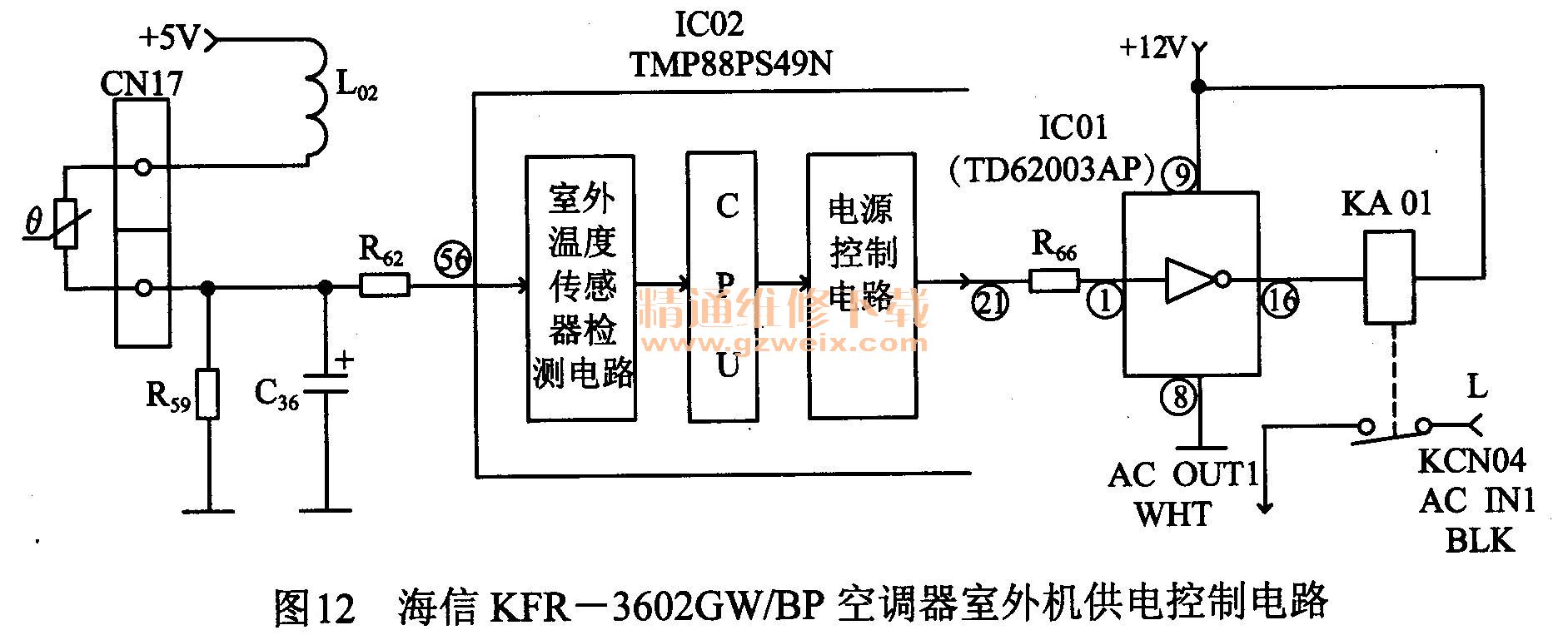

    （2）测量继电器KA01线圈两端电压为0V。再测驱动器IC01 （TD62003AP）驱动信号输出端⑩脚为高电平，而控制端①脚电压为低电平，故说明IC02芯片未发出工作指令。其空调器室外机的供电控制电路如图12所示。

    （3）经进行故障自诊断，代码功能显示为“21”，并且LED02指示灯亮，表示室外机的传感器有故障。
    （4）经检测室外机的传感器正常，进一步检查相关元器件，结果发现与传感器串联的电感器L02线圈已开路。
    2．故障处理
    经更换L02电感线圈（330μH）后试机，一切恢复正常，故障排除。
    提示：
    IC02的21脚为室外机供电驱动控制信号输出端，高电平有效，该信号加到IC01①脚，经反相后从16脚输出低电平，使KA01继电器得电工作，为室外机提供供电。当L02开路后，室外机处于保护状态，从而导致了上述故障。
