故障现象
    该空调器安装后试机，室外机一启动就停机。
    故障分析
    由于该空调器是新装机，出现上述故障应重点检查线路连接是否正确。
    故障检修
      （1）检查室内机、室外机接线正确，开机时测室内机和室外机间的通信脉冲信号正常。

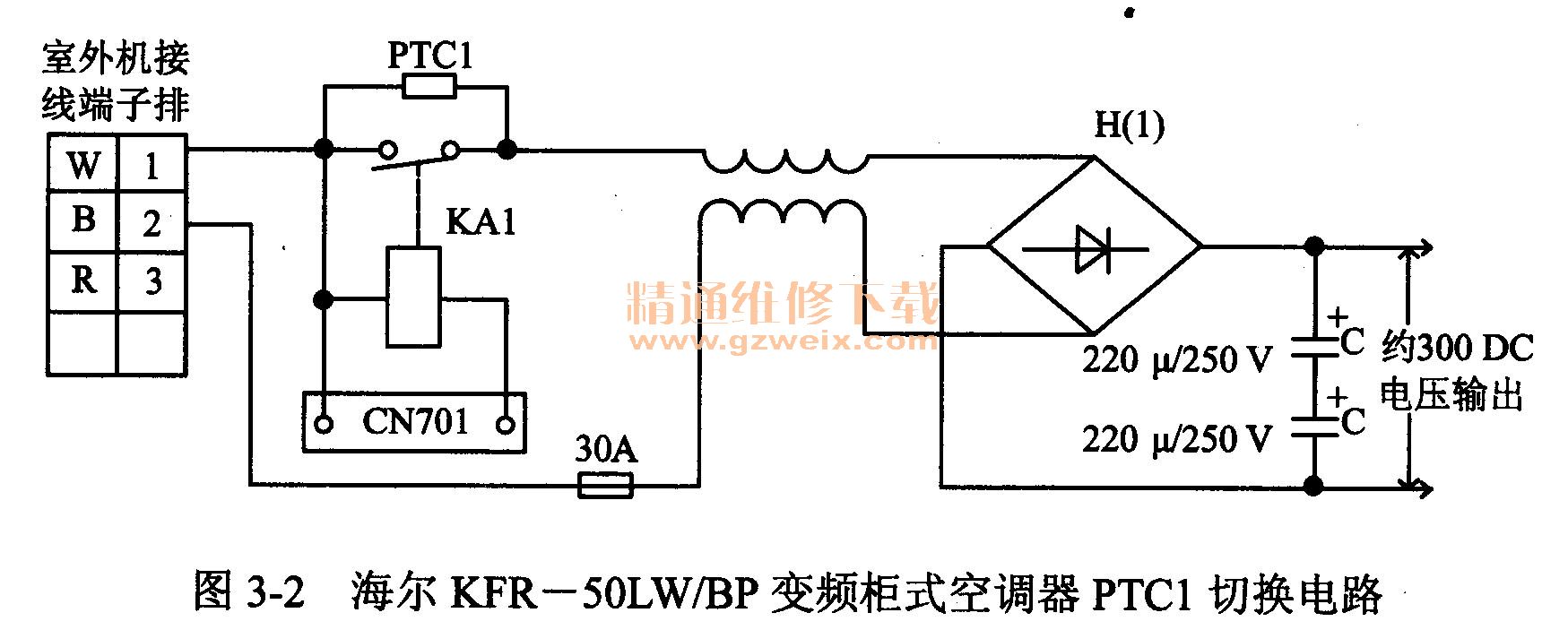

    （2）拆开室外机壳，测DC 300' V整流滤波电压正常，经观察无损坏的元器件，用手摸PTCI元件严重过热，怀疑电路有过电流现象。海尔KFR- 50LWBP变频柜式空调器PTC1切换电路如图3-2所示。

      （3）经仔细观察，发现CN701接插件脱落，这是主功率继电器KA 1驱动电源12V
插头。重新插好后试机，室外机工作恢复正常，故障排除。

    提示
    由于PTCI与功率继电器并联，而继电器失去驱动电源不能吸合，造成开机时瞬间大电流只通过PTC1向电路供电，PTC1快速发热变值，相当于开路，从而造成了上述故障。
    该机故障的根本原因是安装工人在抬室外机时，将室外机侧面的小盖却掉，用手抠住此处，而12V继电器线头正好在这里，无意中碰落了CN701接插件，从而导致了此故障。由此可见，安装和检修空调器均应仔细和小心。
