松下TH-L32C3C、L32CH3C型液晶彩电开机后屏幕不亮及不开机检修
来源:本站整理  作者:佚名  2014-11-10 09:30:47

    1:该机接通电源后,面板上的指示灯能正常绿灯闪一下,然后变成绿灯常亮。绿灯常亮后屏幕不亮,无字符显示。绿灯常亮维持12秒后变成红灯闪1下。再次接通电源,指示灯亮红灯,整机进入待机状态,按一下本机的“频道+”健(开机指令),指示灯又变成绿灯闪27下后绿灯常亮12秒,最后变成红灯闪1下。
    故障分析:红灯闪1下,表明是背灯灯管没有启动、没有点亮,一般是灯管高压逆变电路不良。该机的高压逆变电路在电源板上。当屏幕内的某一只灯管不良不能点亮,或是点亮灯管的高压变压器一个次级有匝间短路时,接通电源开关后在电视机启动时屏幕会闪一下或闪3下亮光,然后关机保护红灯闪1下,而本故障在开机启动时屏幕自始至终没有发出亮光。当高压逆变电路有故障导致背光不能点亮而出现红灯闪1下的故障时,不会出现绿灯常亮12秒的情况。

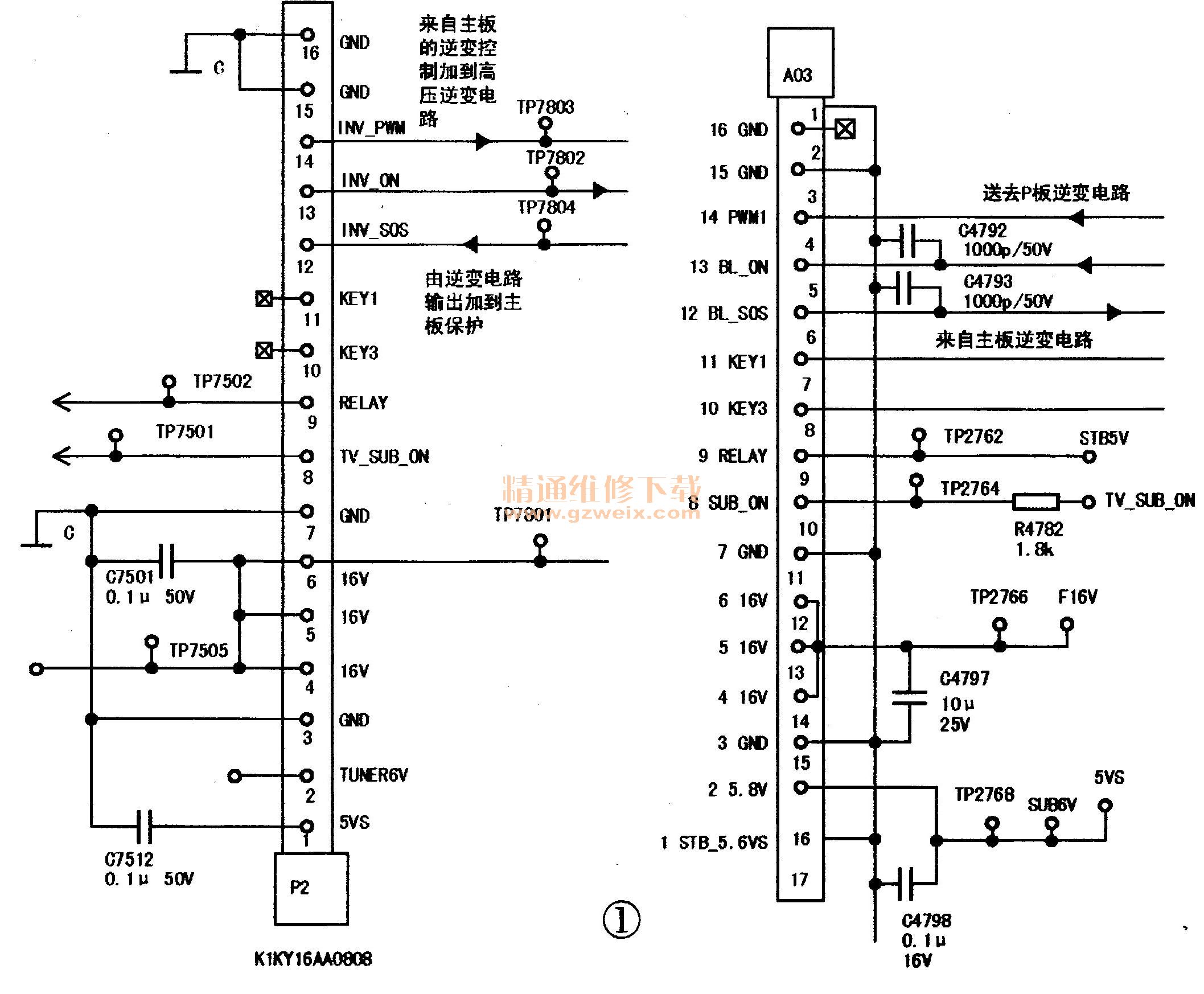

    故障检修:面板指示灯红灯闪1下故障概率最大的原因是电源板上的高压逆变电路不良、高压变压器有一个次级高压绕组匝间有短路,较低概率是主板不良导致背光不亮红灯闪一下。判断这两种不同故障的方法是测量主板与电源板之间的排插P2(电源板)与A03(主板)的引脚电压。P2与A03通过一根排线把电源板和主板连接起来,见图1。

    开机时,主板通过A03插座的④脚发出背光接通指令BL-ON(3V)加到电源板P2插座的13脚。主板输出的背光调光PWM从A03的③脚(3Vp-p)输出加到电源板P2的14脚(注:BL是英文背光单词的缩写。P2插座的13脚是背光接通指令输入端INV-ON、INV是英文“逆变”单词的缩写。INV是松下LCD电视机背光电路的常用名称,而BL是国产LCD电视机背光的常用名称)。在电源板内逆变电路收到主板送来的背光接通指令和调光PWM后,逆变电路开始启动、工作,如果逆变电路工作正常且背光正常点亮,逆变电路从P2的12脚不输出逆变保护电压,此时该脚电压是0V;如果背灯不能正常点亮,则逆变电路从P2的12脚输出3V的逆变保护电压,送到主板的微处理器,主板微处理器收到SOS保护电压后会控制全机进入保护关机状态,同时让面板指示灯周期性地闪烁1次,指示故障部位(逆变电路即背光电路故障)提供给维修人员。
    从上述的分析可看出:主板先发出BL-ON高电平和PWM调光波形送到电源板内的逆变电路,如果背光不能点亮,逆变电路随后发出SOS(3V)高电平。在本故障的检修中,笔者在反复接通电源开关的同时,检铡A03的BL-ON和PWM脚,发现一直是0V,没有出现正常开机的3V高电平,说明主板工作不正常。测量A03的BL-SOS引脚,发现只要电源开关一接通,BL-SOS引脚马上就出现3V高电平,这明显不对。因为应当是BL-ON(3V)先出现,延时一段时间BL-SOS才出现,现在是BL-SOS先出现,而BL-ON没有出现,这充分说明主板工作不正常。为了搞清BL-SOS(3V)高电平是逆变电路发出的,还是主板发出的,笔者把P2、A03间的排线BL-SOS剪断,接通电源开关后再分别测A P2插座的12脚INV-SOS和A03插座的⑤脚BL-SOS,发现P2的12脚电压一直为0V,而A03的⑤脚电压一直为3V,说明是主板错误地产生了SOS电压。而前面已经分析过,SOS电压应当是由逆变电路产生,并非主板内部产生。据此,可以确定是主板不正常。
    主板导致红灯闪1下故障的部位,一般是主板上FLASH存储器IC8502内部存储的数据不良,或是IC8001虚焊。如果是IC8001虚焊,一般是开机后面板上的指示灯绿灯常亮不闪烁;如果是IC8502不良,则开机后面板指示灯会长时间闪绿灯,最后变成红灯闪1下。
    根据上面分析,用写有同机型程序的IC8502更换后开机,机器恢复正常。

[1] [2]  下一页
