海尔29F9K-P彩电,开机无光栅,喇叭发出连续的“咕咚”声
来源:本站整理  作者:佚名  2011-10-05 18:33:32



  打开后盖,检查行管V403(J6810D)击穿,取下损坏的行管,在+B(130V)滤波电容C816(lOOμF)两端接100W灯泡作假负载;开机,延迟几秒后灯亮,测130V正常。将损坏的行管用2SD2253替代,为检修安全起见,小心拔掉视放尾板,取下高压帽,并做好绝缘。在行供电限流电阻R420(2.4Ω)处串人3A电流表,试开机,表针摆至700mA处稳定下来,行电流明显过大;快速测行变次级提供的47V(C410两端)、17V(C426两端)电压基本正常,随后关机。

  分析行电流过大的原因主要有以下几点:一是行变内部匝间短路,二是行变负载短路,三是行偏转短路(含S校正电容漏电),四是水平枕校电路故障,五是逆程电容变值或漏电,六是行频偏低等。

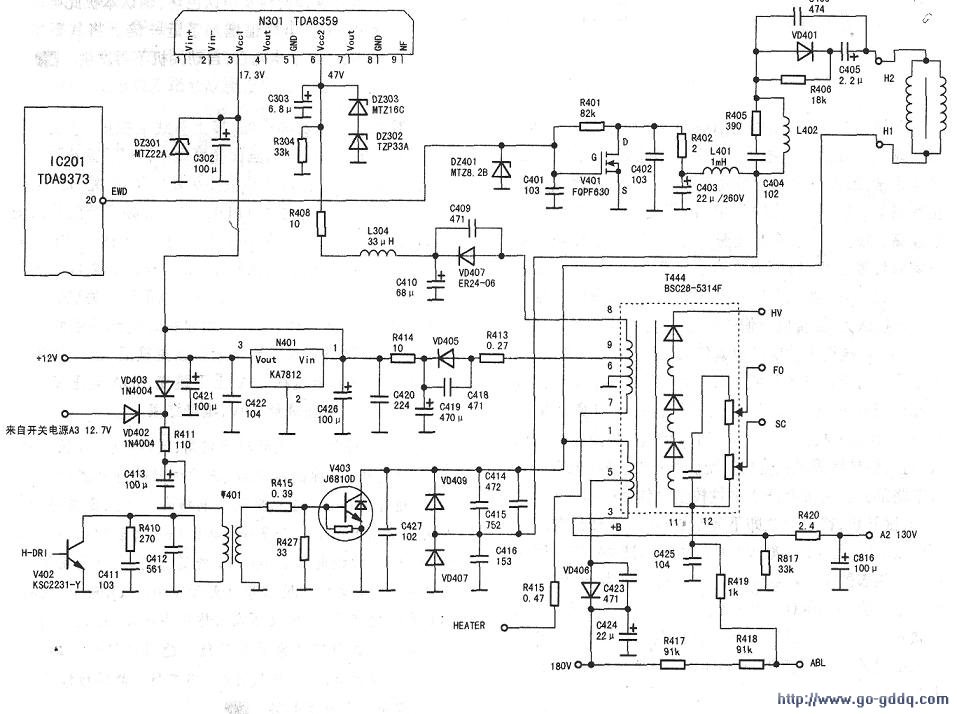

  本着先易后难的原则,用指针式万用表的Rxlk挡,在路测水平枕校电容C403(22μF)两端阻值正常(表针缓缓指向最大值);断开场块N301(TDA8359)③、⑥脚(场供电端),试开机,表针仍摆至700mA处,用数字表的20kHz挡快速测行激励变压器T401初级,显示行频为15.58kHz,基本正常(因没有电视信号同步)。关机后,上网查阅相关资料得知,该类型机器(29F9K-P)行变及行偏转线圈损坏率较高。拔掉行、场偏转线圈排插,外接一只21英寸彩电行偏转线圈试机,行电流立即下降至220mA,然而此时测行变次级C410两端电压降至37V,C426两端电压基本正常。分析认为,因替换行偏转线圈,引起行逆程脉冲幅度较低,C410两端输出的电压也偏低。故障原因似已查明,同时也排除了行变损坏的可能。购一同型号纯平彩电专用偏转线圈外接试机(未接场偏转线圈),行电流竟然又升至700mA,怀疑S校正电容C406(474)漏电,替换后试机仍无效,将原偏转线圈排插复位。现仅剩行变、逆程电容还有枕校电路部分,直接断开水平枕校信号传输电阻R402(2Ω)一脚,试开机,行电流立即下降至250mA;该部分电路分立元件很少(如上图),怀疑V401(FQPF630)损坏,取下后用指针式万用表的Rxlk挡测其D、S极间电阻为∞,用RxlOk挡测量阻值为120kΩ。用一新品F630替换后试机,行电流微微升至300mA,此时测水平枕校电容C403两端电压为55V,故障原因终于查明-V401在正常工作时D、S两极击穿,造成行电流过大。

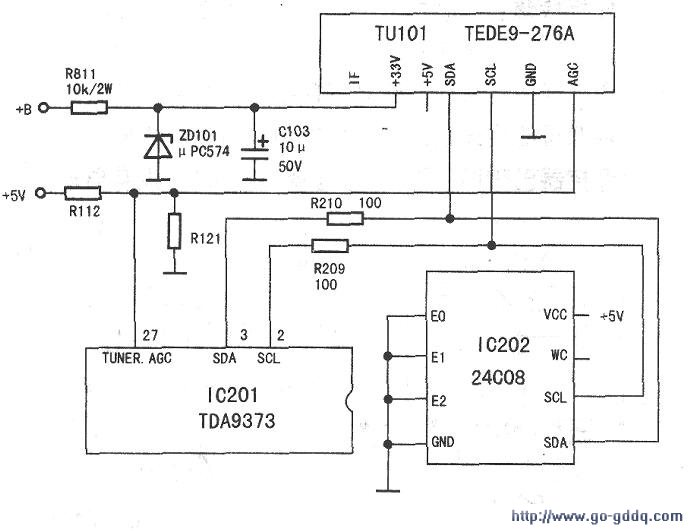

  恢复视放尾板及高压帽,接上有线电视信号(便于观察行幅),开机,声音正常,画面亮度适中,只是“雪花”太多,且每个台都一样。怀疑高频头插头处松动,轻晃有线插头无效。观察高频头型号为TEDE9-276A(频率合成),如下图。测高频头5V供电正常;VT电压为32.5V;SCL、SDA电压分别为3.5V、3.2V,但均未跳动;AGC电压为2.4V。测与高频头相连的IC202(24C08)5V供电也正常。关机后拆下高频头,打开屏蔽外壳,将内部明显脱焊的元件引脚补焊一遍,装回后试机无效。无奈购新品更换后,画面清晰如常。这时测SCL电压在3,5V上下跳变,SDA电压在3.2V上下跳变,AGC电压降至1.9V,维修结束。
