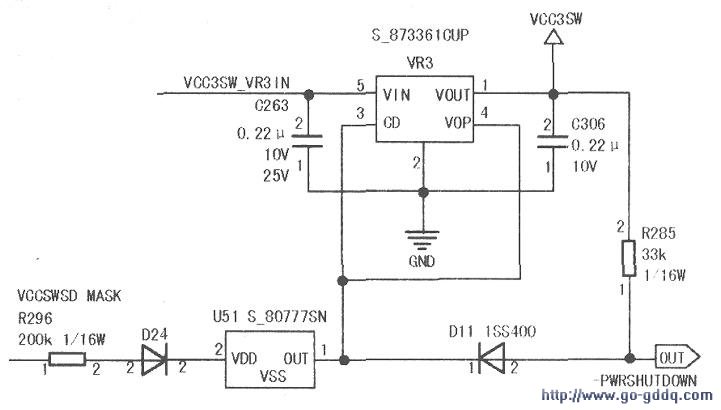

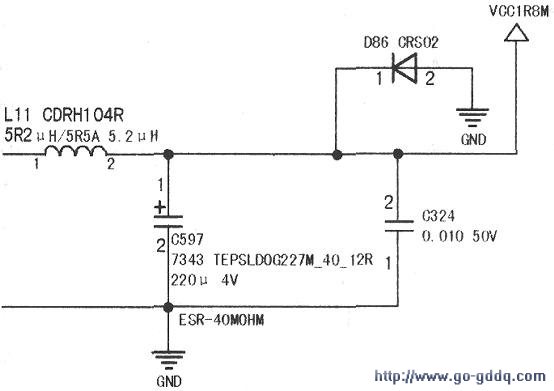

经测量VCC-3M和VCC-5M正常，但是没有VCCIR8M_根据经验，1R8M的产生电路，C597漏电容易导致电源保护（见上图）。先测量产生VCCIR8M电压的下端管的G极电压，为5V，没有跳变，于是直接换滤波电容，换新后VCCIR8M正常，触发也可以上电了，并且诊断卡开始走码，但是走到4AH的时候，机器掉电，于是用示波器监测各主要电压，没有看到明显的电压突然变化的情况因为掉电的时候，TB6808F的(53)脚(SHDN)会变低，而这个信号是由VCC3SW提供上拉电压的，正常上电情况下不会出现低电平，除了相关的芯片保护动作。仔细查看电路，这个信号受2路控制，一个是VCCSWSD_MASK信号，它能影响PWRSHUTDOWN的输出，见中图。

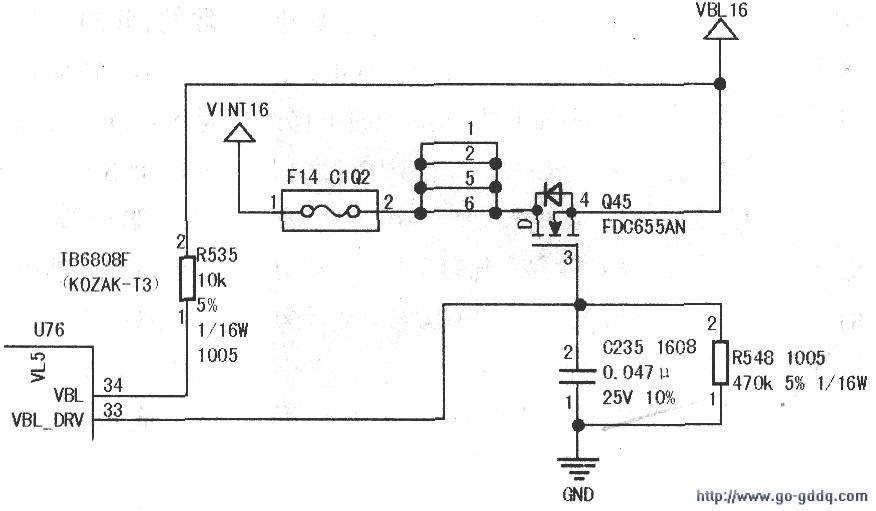

　　另一个是TB6808F，于是先断开Dll，排除VCCSWSD_MASK的影响，上电，照样在4AH的时候掉电，这时可以肯定是TB6808F接收到了某个电压的开启信号，但是没有收到正确的反馈而缺保护。在卜电走码后再开启的电压只有两个，一个是VCC3P，另一个是VBL16，用示波器监测，发现VCC3P已经正常反馈到TB6808F，但是VBL16明显幅度不够，只有6V左右。是否因为VBL_DRV电压不够高而导致VBL16幅度不够呢？测量VBL_DRV果然电压很小。U76的(33)脚发出VBL_DRV后，如果(34)脚没有得到正确的VBL电压反馈，就会拉低(53)脚的-PWRSHUTDOWN信号，导致整机掉电，见下图。

　　这个幅度不够的原因最常见的就是TB6808F的(39)脚没有接收到正确的自举升压后的20V电压，于是直接量(39)脚，电压为20V，没有一点问题，那是不是VBL16有短路，从而导致负载过大而输出不够呢？于是测量它的对地阻值，非常大，肯定没有问题，但是在测量Q45的时候，发现③脚G极和④脚s极之间居然阻值只有10多欧，取下来测量，果然Q45有问题，换F-个同参数的，再上电，VBL16电压出来了，机器也不掉电，故障彻底排除。
