此机自动搜索存储后，所有的节目都能搜索到，但部分电视台伴音中有噪声，用微调键能调出稳定的图像和伴音，用手动存储也可以把正常的图像和伴音存入。

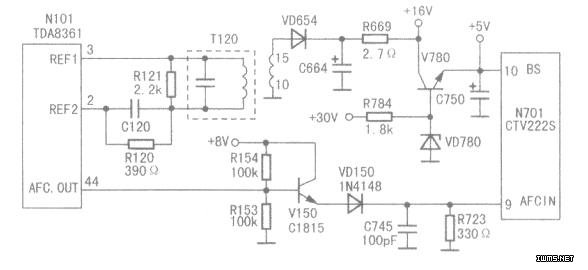

　　用微调能调出正常图像和伴音并能手动存储，说明CPU、存储器、小信号处理电路基本正常，同时也说明小信号处理电路送给CPU的识别信号也无问题，因为如识别信号有问题，CPU将会执行静音和蓝屏功能，而本机声音和图像均正常。分析认为，故障原因可能是AFC信号不正常。本机视频检波电路由N101(OM8361)内部来实现，只需调整N101(2)、(3)脚外接AFC中周T120就能实现视频检波和AFT的调节AFT电压由N101(44)脚输出送至微处理器N701(CTV222S)(9)脚，如图所示。代换T120并反复调试，故障依旧。对N101(44)脚至N701(9)脚这段电路仔细检修也未能查出故障点。接着对凡是涉及自动搜索和存储功能的主要电路器件CPU(CTV222S)、存储器N702(FCF8522)和小信号处理块TDA8361逐一代换，仍无效。

　　仔细测量并记录下CTV222S和TDA8361各脚电压并进行分析，发现CPU供电端(10)脚5V电压略低，为4.76V。检查+5V电源调整管V780(2SC262l)，测得V780集电极电压为l6V，正常，发射极电压为4.7V(正常约5V)，基极电压为5.3V(正常值约6V)。结合检测结果分析，有问题的应是V780基极所接的稳压二极管VD780(稳压值为6V)，试换稳压管VD780后开机，故障排除。

　　在以往的维修中，CPU的供电电压在4.8V~5.2V之间常被视为基本正常，而在本例故障的检修中，因该电压接近4.8V，所以开始忽视了对+5V电源的检查，致使维修走了弯路。
