该机芯彩电小信号处理芯片N301采用OM8839（对应TDA8843），场输出块N401采用BTL输出且具有枕校功能的TDA8350Q。另外，该机芯具有过压（含X射线过量）、过流（含显像管电子束过流）、场输出失常、黑电流检测失常等多项保护功能。

　　从故障现象分析，该机的黑屏现象可能是保护电路动作所致。由检修实践得知：如果是严重的过压、过流导致保护电路动作的话，N301（40）脚（行激励脉冲输出端）将停止行激励脉冲输出，此时（40）脚电压由正常的0.6V升至1.2V左右，使行扫描输出电路停止工作；如果是场输出电路或黑电平检测电路异常的话，多数情况是N301（40）脚行激励脉冲输出，但N301（19）～（21）脚（B、G、A基色信号输出端）输出了消隐脉冲信号，此时（21）脚电压由正常的2.5V降至2V，从而使未级视放电路截止导致黑屏。

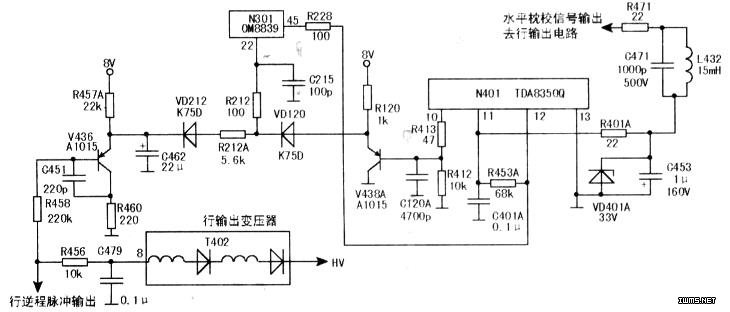

　　为了确定故障部位，决定先查N301（40）脚电压，经查（40）脚电压基本正常，看来问题在后者。N301（18）脚为黑电流检测输入端，如果黑电流检测电路失常，如显像管异常、未级视放电路出现故障、检测回路开路或短路，将会使（18）脚电压由正常的6V降至约3V。N301（22）脚为束电流过流保护/场输出电路失常保护端子，正常情况下，工作电压约为3.3V~3.7V。如图所示，如果束电流过大，取样电阻R456两端压降增大，V436因基极电压降低而导通，V436发射极电压降低，VD212导通，N301（22）脚电压将低于3V，保护电路动作，视放电路截止而出现黑屏。如果是场输出电路失常，场输出块TDA8350Q（11）脚将由低电平升至高电平，V438A因基极电压升高而截止，则发射极由低电平升至高电平，VD120导通，致使N301（22）脚电压升至4V以上，保护电路动作，枧放截止而出现黑屏。为了确定是场输出电路失常还是黑电流检测电路失常导致黑屏，先检查N301（22）脚电压，经查（22）脚电压从开机瞬时的3.6V立即升至4.5V，显然黑屏故障系场输出电路失常所致。导致场输出电路失常的主要原因如下：（1）场输出偏转线圈或输出电路元件短路；（2）场偏转线圈或场输出电路主要元件开路（防止一条水平亮线灼伤荧光粉）；（3）场块的前置级16V供电或场输出级45V供电严重下降或丢失；（4）送入场块（1）、（2）脚的+、-场激励信号丢失或严重变形；（5）场输出块（5）、（9）脚与供电端（4）、（8）脚间严重漏电或短路；（6）散热片过热（芯片内部温度超过150℃）；（7）水平枕校信号输出端外接电路元件短路或严重漏电；（8）圆场块内部设置了一种特殊的钳位检测电路，当（5）脚电压低于7V时，（10）脚将会输出高电平；（9）场输出块本身损坏或不良；（10）场输出块引脚焊点出现裂纹或虚焊。当然，场输出失常保护信号传输电路本身发生故障也会导致N301（22）脚电平异常而发生误保护。根据上述检修思路，首先对场失常保护信号传输电路进行检测，结果没有发现异常。接下来又对场输出块引脚焊点进行补焊，对场块外接的有关元件进行检查，故障依旧。再测场输出块各脚电压，发现（11）脚（水平枕校激励电压输出端）电压约为OV（正常值约18V）。断开该脚的外接电路，再测该脚对地（（13）脚）电阻几乎为零，据此说明场输出块（11）脚内部枕校电路已击穿，而高压极有可能是来自行输出电路，具体原因极可能是场频抛物波隔行频电感L432（15mH）局部短路，或电容C471击穿（含严重漏电）。经查L432内部的漆包线因过热而严重发黑，显然故障是它局部短路引起。由于一时购买不到L432，只好将线拆下，重新浸漆、烘干、重绕后装回。另外，还发现限幅管VD401A击穿。更换场块和VD401A后试机，故障排除。
