机采用超级芯片TDA9373，场输出块采用TDA8350Q，屏幕下方出现一条水平亮线，说明故障在场振荡或场输出级。

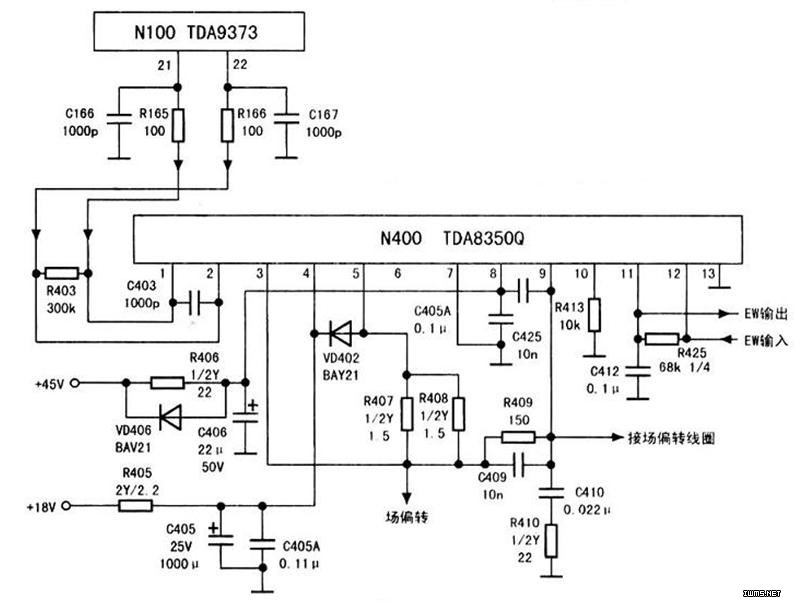

首先，检查场输出块N400（TDA835Q）各脚电压，电路如图所示。（4）、（8）脚供电端电压分别为+18V、+45V，其余各引脚电压如表所示。当测量到N400（11）脚时，突然出现正常光栅。继续观察，随着时间的延长，场幅出现不稳定现象，直至出现水平亮线时，N400（1）、（2）脚（场正、反相驱动输入端）电压均为2.2V。断开场偏转线圈两引线，快速测量N400（1）、（2）脚电压为2.2V。从以上测量结果分析，单片机N1OO（TDA9373）内部场扫描（包括振荡电路）基本正常，其（21）、（22）脚为平街输出（两脚电压基本相等），检测外接元件C166（1OOOpF）、C167（1OOOpF）、R165（1OOΩ）、Rl66（1OOΩ）正常，判定故障在N400或周边电路中。检查N400（11）脚外按元件R425（68kΩ）和C412（0.1μF），并分别代换，故障依旧；检查N400外围元件均正常；更换N400后，故障排除。
正常时，N400各脚电压如表所示。
| 引脚 | 功能描述 | 工作电压(V) | |
| 异常时 | 正常时 | ||
| 1、2 | 场激励输入 | 2.2 | 2.2 |
| 3 | 反馈输入 | 12 | 7.5 |
| 4 | 电流 | 15 | 16 |
| 5 | 输出1 | 13 | 7.5 |
| 6 | 空脚 | ||
| 7 | 地 | 0 | |
| 8 | 泵电路供电输入 | 44 | 44 |
| 9 | 输出2 | 5(上下波动) | 7.8 |
| 10 | 保护信号输出，场回扫脉冲出 | 4(上下波动) | 0.25 |
| 11 | 枕形失真放大输出 | 4 | 20 |
| 12 | 枕形EW输入 | 0.75 | 0.75 |
| 13 | EW电路地 | 0 | 0 |
半年后，该故障再次出现，认为是N400有质量问题，将其更换后故障不变。检查N400外围元件，无果，维修陷入困境。经仔细分析，把目光转向N1OO（21）、（22）、（25）、（26）脚组成的场扫描电路。首先检查（21）、（22）脚外围元件，分别焊下C166和C617，发现C166有不稳定漏电，换用新品后，长时间试机，一切正常。
此电视机检修颇费周折，本例故障的元凶是C166存在不稳定漏电所致，在更换N400后，虽然机器正常工作了半年，但掩盖了故障范围。维修实践说明，原先换下的N400并没有损坏，因为在更换C166后，又将原N400恢复，机器工作一直正常。
