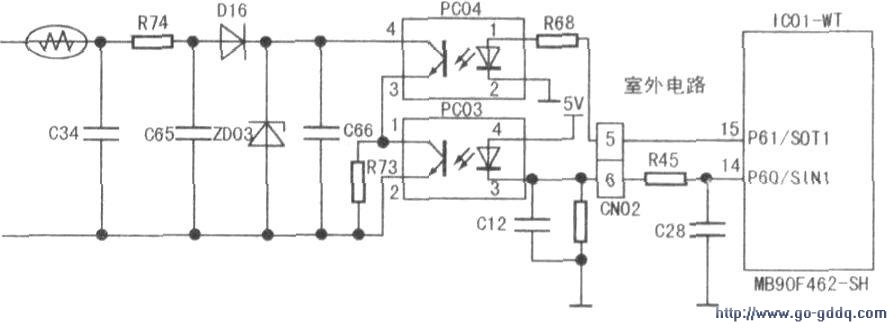

此机连续按遥控器传感器切换键四次，显示故障码为7（电源灯和运行灯亮、定时灯闪、高效灯灭），表示室外机通讯异常。此机型室外机通讯电路见附图。用数字表直流电压挡测量室外机接线端子SI、N之间的电压，呈24V、0V交替变化，证实故障确实在室外机。打开室外机，检查室外机电源板，测量光耦PC04输出端（4）、（3）脚间电压为24V、0V变化。（3）脚对N电压OV不变。说明光耦PC04无输出；再测PC04输入端，（1）、（2）脚间为0V不变。判定故障不在光耦；顺R68往前逐点测量对公共地端电压，在外机控制板上插件CN02焊点（5）脚对地有4.8V、0V变化电压。而CN02（5）脚引线对地无电压。仔细观察，发现CN02（5）脚焊点脱焊，重新焊接后试机，故障消除。
