开盖检查发现电源接线插头烧坏一个。将其更换后。为保险起见，不接加热线盘。将电磁炉串联100W/220V灯泡送电。灯泡不亮，电磁炉也无任何反应。

　　该电磁炉采用开关电源提供所需的直流辅助电源。开关电源是一小块电路板，垂直焊接在主电路板上。为方便维修，按实物绘制相关部分电路如上图所示：虚线框内为开关电源电路板。检查结果为R90开路。三极管Q1损坏（b-e极间呈短路状态），集成电路U1损坏（（5）-（8）脚呈短路状态）。其余元器件未发现损坏。

　　由于手里没有同型号三极管及集成电路。但有电磁炉专用模块一件（此模块非常小巧。外形尺寸为55mm×33mm×15mm，方便安装）。

　　中图为电磁炉号用模块使用说明书的附图，对比上图与中图，结合说明书的内容可见，本故障开关电源具备改造的条件，即上图中T1（脉冲变压器）等未损坏。于是考虑对该电磁炉的电源部分进行改造。将R90更换为1Ω/2W的电阻。拆除损坏的Q1及U1，其余不动。

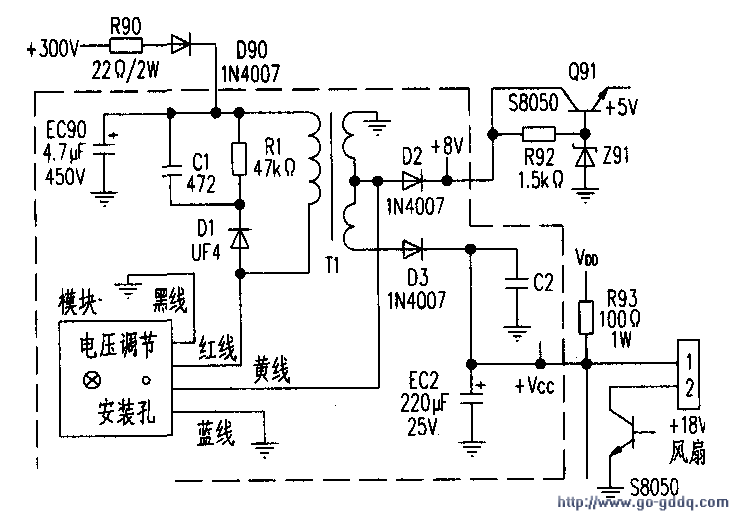

　　改造后的原理图如下图所示。

　　改造完成后检查无误，为谨慎起见。不接加热线盘及按钮电路板（CPU在此电路板上）。将电磁炉串联100W/220V灯泡送电。

　　见上图，其中+8V为印制板给出的数据，+VCC也为丝印屡的符号（未给出具体的数据）。结合风扇的额定电压为+18V，Vdd给比较器LM339及IGBT激励电路供电，可以判断+Vdd大约为+18V。

　　送电后检查+8V处为6V多。调节电压调整螺钉，使其约为8V，再测最+Vcc为+18.2V，+Vdd为+17.4V，+5V处为+4.9V。断电。将面板热敏电阻、按钮电路板接上，其他条件不变。再送电按动开机按钮。使冷却风扇转动起来。再测上述电压。除+5V外均有下降，+Vdd只有+15V多（此值偏低）。

　　然后再次调节电压调整螺钉。使不启动冷却风扇时的+8V为+8.8V；+Vcc为+21.4V；+Vdd为+20.4V；+5V为+4.9V。这样在启动冷却风扇时的+Vcc为+18.5V；+Vdd为+17.6V：+8V为。e8V；+5V为+4.9V（这样的电压是比较适宜的）。

　　完成上述工作（此过程中灯泡一直不亮。不亮为正常）后，断电拆除串联的灯泡，改接在加热线盘接线柱上（代替加热线盘），将电磁炉直接接通电源。冷却风扇及热敏电阻均接上。再通电开机，灯泡不亮，冷却风扇转动及数码管显示均正常。并有约2次，秒的电流冲击声。恢复整机接线。

　　电磁炉加热正常。故障排除。最后用电烙铁在电磁炉底壳上烫一个小孔，用模块附带的螺钉及螺帽将模块紧固在底壳上。并将其他标准件等复位即可。
