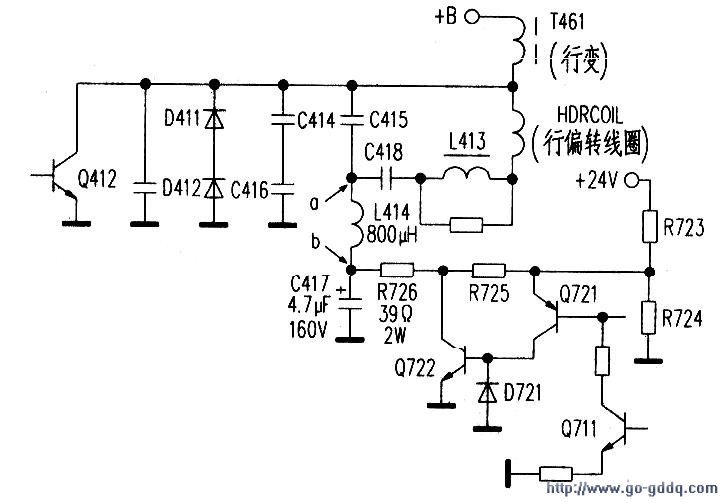

从故障现象分析，此机显然是枕校电路出了问题。该机枕校电路为典型的正极性二极管调制型水平枕校电路，如附图所示。开机检测图中a点直流电压为ov，测其峰压（用检波探头+数字表）仅为2Vp-p左右，都明显异常。正常经验值a点的直流电压为20V左右，峰值电压通常为直流电压的10倍左右，故应为200Vp-p左右。

　　分析认为，a点的直流电压则是由a点的正向行脉冲的负脉冲（即行正程部分的低压脉冲）经D412正向整流后，获得一个低压大电流电源，为Q722的c极提供所需工作电压的。而a点的峰值电压却是由行逆程脉冲电压通过C414//C415与C416//L414、C417等元件分压后获得的。

　　依据此原理分析，a点的直流电压消失，显然是因其峰压剧降之所为，而其峰压的剧降原因有：

　　一是D412短路；二是C416击穿；三是L414短路。

　　检查D412、C416都未见异常，于是怀疑L414出了问题。为验证，将LA14拆除，开机复测a点直流电压升为6V左右，测其峰压升至为ll2VP-P左右。尽管a点的直，峰电压仍低于经验值，但从中却可以认定L4A14短路无疑这一事实。理由很简单。因为L414为枕校电感，电感量较大为800μH，而电感的主要特性，除了令其两端的电压不能突变外，还具有通低频、阻高频这个特点。有鉴于此，我们可以想象，假若L414是正常的，就能有效地阻碍a点的行脉冲顺利通地。换言之，a点的峰压就不会剧降至2VP-P左右。从另一方面讲。

　　L414又可视为a点行脉冲电压的负载，当负载出现短路故障时，负载电压剧降在所难免。检修至此，确定了故障是由枕校电感L414短路引发的，但直观检查该枕校电感外观成色较好，当剥去外皮后，见有大量漆皮剥落，说明短路无疑。

　　故障元件已明了，由于上门维修无件更换，急中生智，决定就地取材翻版再生枕校电感。为此，在用户家里找到一只初级线圈烧坏了的电源变压器（这样的坏变压器我地农村居民都有，原为充水电瓶灯用过的充电机）。将其铁芯拆下后，取其次级线圈（该线包完好）。该线圈与原电感线径基本接近，线径为0,5mm左右，量取相同长度为4.5米左右，在原电感磁芯上绕制而成。没想到上机后，未作任何调整，故障就排除了。

　　小结：复制电感线圈的关键因素，即电感量的大小与线径无关，仅受其匝数左右，绕制的匝数越多，电感量就越大，反之亦然。鉴于此，我们在克隆电感线圈时，最好拆数好原电感线圈的匝数，以便翻版出与原电感量接近的电感线圈来。此外，选取的线径应与原线径基本接近，如果过小，绕出的电感易发热，影响其使用寿命，尚若线径过大，绕制困难。

　　提示：枕校电容C417失效后，同样会出现行幅过大和枕形失真的故障，不同的是，a点的直流电压或峰值电压都不会剧降，仅是偏低，低于正常值而已，相反b点的峰值电压却升高。这主要是由枕校电容C417的作用与特性所决定，因为枕校电容的主要作用除了把场频抛物波调制在行扫描电流中，其次还具有滤波作用，滤除场频抛物波信号中的杂渡成分。显然，C417失效后会使b点的干扰脉冲电压上升。通过本文初识L414、C417在电路中的作用或特点，无疑会对我们今后的检修工作有所帮助和启迪。

　　后记：回想起来，初修本故障时也曾走过弯路，主要原因是对枕校电感的作用和其特点认识不足，了解不透，加之枕校电感不易损坏，故容易忽视。

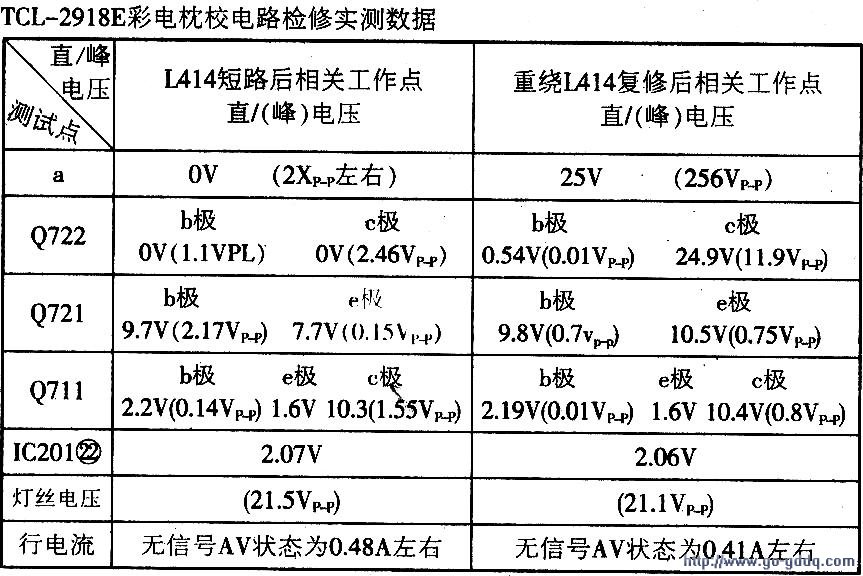

　　 此机所实测的数据汇记于附表，供参考。
