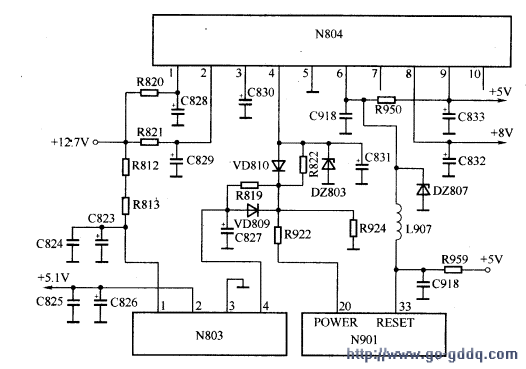

为便于分析，现给出电源控制有关电路图，如图所示。

　　测开关电源输出的+130V、+12.7V、+16V电压均正常，测N804 （KA7630）（8）脚输出的+8V电压为0，用遥控器开关机键开机，+8V电压依旧为O。当按下开关机键时，测微处理器N901 （WH2000）（20）脚待机控制端电平由低到高变化，说明N901控制正常，再测N804的（4）脚电平变化也正常，但（8）脚无+8V电压输出。断开（8）脚输出负载，试机依旧不能开机，从而判断N804损坏。试更换N804后，故障排除。

　　电路中，N803 （KA78R05）为可控稳压器，（1）脚为电源输入端，（2）脚为5V电压输出端，（4）脚为控制端（该脚为高电平时，（2）脚有5V电压输出）。N804（KA7630）为可控稳压电路，主要为微处理器N901提供工作电源（KA7630的（9）脚）、复位电压（KA7630的（6）脚）。另外，KA7630还可从（8）脚输出+8V可控电压，当（4）脚为高电平时，（8）脚有输出，当（4）脚为低电平时，（8）脚无输出。
