三洋CK34D300型彩色电视机三无
来源:本站整理  作者:佚名  2010-12-27 17:18:56



  把此机接入假负载,同时焊下D428、D486、D468后开机,电源输出电压正常,说明开关电源无故障。去掉假负载,接上行负载,开机后仍“三无”。测CPU的(41)脚保护输入端电压为0V,说明保护电路已动作。

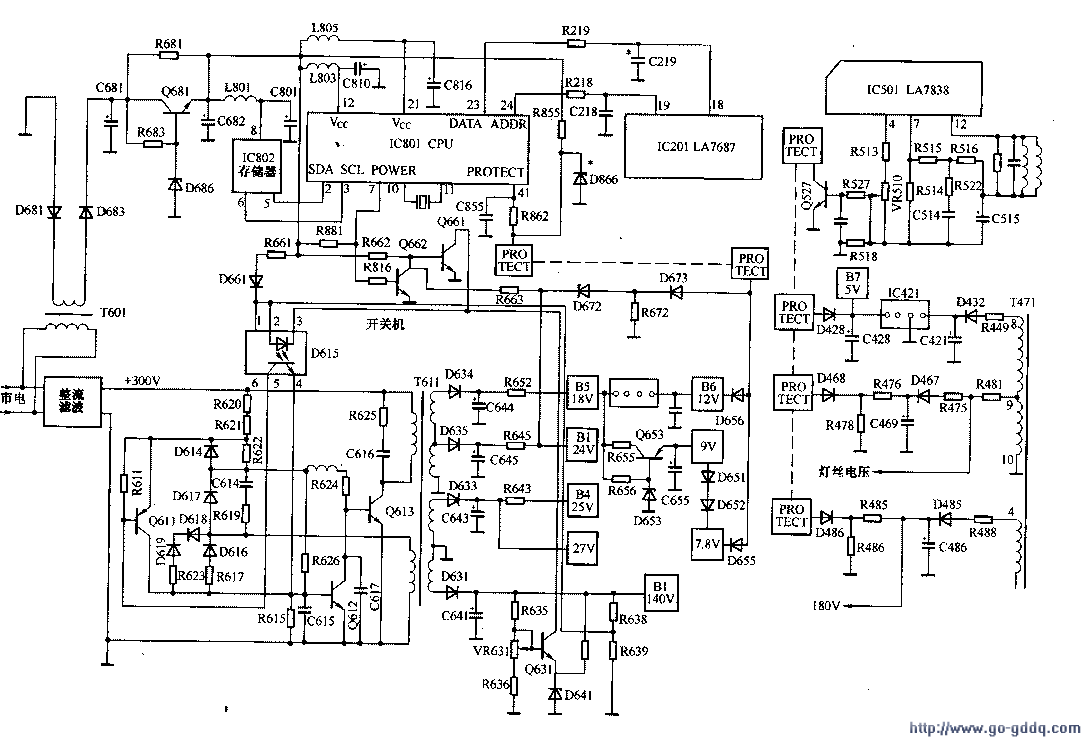

  为便于分析,现绘出有关电路图,如图所示。

  图中,CPU的(41)脚是过载保护检测输入端,外接的D673、D656、D655构成短路、失压检测电路,对开关电源各路输出电压进行检测;在场扫描电路中,设有Q527组成的保护三极管,在行输出电路中,设有D428、D468、D486三个二极管对行输出二次供电进行检测。

  其中D428是行输出二次供电的+5V短路、失压检测电路;D468与二极管D467、电阻R475、R476、R478和电容C469组成对显像管灯丝电压的短路、失压检测电路;D486与分压电阻R485、R486构成对180V电压的检测电路。

  当某路负载短路使其供给电压下降或失去电压时,该路的检测二极管导通,使CPU的保护检测端(41)脚电压由正常时的5V高电平变为低电平,CPU据此判断负载或电源有故障而进入保护状态,从(7)脚输出关机指令,通过开关机电路,使Q661导通,通过光耦D615和Q611、Q612,将开关管Q613的基极对地短路而停振关机,进入保护状态。当场输出电路有故障而无场脉冲输出时,使Q527由截止变为饱和导通,将CPU的(41)脚电压拉低,也会进入保护状态。

  根据以上分析,应重点对各保护电路进行检查,经检查5V稳压电路IC421已击穿。用AN7805代换后开机,出现了正常的光栅,故障排除。

  重点提示  该机CPU设有过载保护电路,保护时,电源将进入待机状态。因此,在检修此类机器开关电源时,若只断开行负载后接入假负载而不断开保护电路,则此时由于行输出不工作,行输出提供的电压将为OV,使保护电路动作,使电源处于待机状态。因此,在维修此类彩色电视机开关电源时,应首先取消行输出电路的保护(如本机应同时焊下D428、D486、D468),才能接入假负载,以确定电源电路是否正常,这是此类机心的电路特点,检修时应引起注意,否则,容易引起误判。

  方法与技巧  当出现故障时,可通过测量CPU工作条件、待机控制端和保护电路检测端电压来确定故障范围。CPU的(41)脚正常应为高电平4.5~5V,当低于2.5V时,CPU就会进入保护状态。CPU的(7)脚电压在开机时为高电平,关机或保护时变为.低电平。另外,总线电压正常时为4.5~4.8V,遥控和按面板按键时,总线上电压微微抖动且有所下降。当总线电压不正常时,CPU也会进入保护状态或进入死机状态。

  为了区分故障范围,可采取如下方法:

  (1)断开法:依次断开各个检测二极管,然后开机检测B+电压,如果B+电压正常了,说明刚断开的电路出现问题,重点检查该电路的相关元件;如果B+端开机时有电压,瞬间又没有了,说明问题不在这个电路,应继续向下检查。通过依次断开各二极管的方法,最终会发现故障点。

     (2)强制高电平法:根据保护电路的特点,可以强制将CPU的(41)脚置为高电平。即断开(41)脚与外围铜箔的连接,把SV电压通过10kΩ电阻加到(41)脚,此时(7)脚将输出高电平开机指令,B+电压恢复正常。这说明故障在检测电路,此时应重点检测各二极管的检测取样电路电压。如果(41)脚仍为低电平,一般为CPU损坏。这种方法能较快地找到故障点,但可能使原来被保护的元件烧毁,所以应边开机边测量,发现有过热或冒烟现象应立刻关机。
