该机属LG的MC-991A机芯，其故障表现为：接通电源后指示灯亮，二次开机后指示灯由亮转暗，可听见机内消磁继电器吸合的声音，但电视机无光栅、无伴音，也无正常的高压启动声。约4秒钟后指示灯由暗转亮。再次二次开机，重复上述现象。

　　该机只用一只指示灯指示待机和工作状态：待机时较亮，进入工作状态后由亮转暗。由指示灯指示情况估计CPU的工作基本正常。测量开关电源主输出电压，在指示灯较亮（待机）时为43V，由亮转暗（二次开机）时为115V，表明CPU对电源的控制及开关电源本身的工作基本正常，由此判断故障可能在行扫描电路或保护电路。

　　按照一般彩电故障现象的规律，若是电源及行扫描电路无故障而保护电路有故障，则二次开机后行扫描电路应启动。而后再保护关机，所以，在二次开机的瞬间应有高压启动的声音。此故障机始终未有高压启动声，因此故障为行扫描未正常工作在先，然后CPU的保护电路检测到这一故障现象而执行保护关机。于是，便顺理成章地先从行扫描电路入手进行检查。

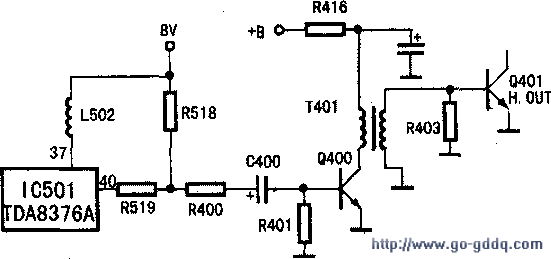

　　在主电压升至115V期间测量行输出管Q401的b极无负压，行推动管Q400的c极电压接近115V。b极无负压，说明两管均无推动信号送达（有关电路见右图）。本机的行推动信号在小信号处理电路IC501（TDA8376A）内部完成，然后由其40脚输出。测量IC501 40脚电压，待机时0.4V，二次开机后上升至约7V（该脚的正常工作电压为1.7V），测量结果明显不正常。这时发现该机从行输出级起至IC501之间的许多元件，包括IC501的全部引脚焊点均有拆焊过的痕迹（该机为转修机）。显然，前修理者也是按照这一思路展开检查的，但未能找到故障原因。为慎重起见，决定对一些主要部位重新进行检查。

　　测IC501电源端37脚电压，待机时0.4V，二次开机后8V，正常。用示波器检测其40脚始终无行激励信号输出。观察IC501外围元件无常见的500kHz晶振，查其引脚功能也无此项，故分析其行激励信号可能由4.43MHz或3.58MHz晶振信号经变换处理后获得。测外接晶振引脚33、34脚电压在二次开机期间均为2.6V，正常。示波器检查也有相应振荡波形。查得IC501的49脚设有高压检测功能，心想会不会因该脚外围电路故障引起IC501内部行保护？测量其电压，二次开机后为1.9V，也属正常。检查IC501的I2C总线通信端子③④脚的电压，二次开机后为5V左右，有抖动，也无明显异常。对IC501与行扫描有关的其他引脚及外围元件检查也未发现故障。难道是IC501损坏？

　　因TDA8376A价钱昂贵且不易购得，手中又无IC501的详细资料，无法进～步了解其内部结构。但考虑到IC501通过I2C总线受控于CPU，会不会因CPU检测到保护信息而通过I2C总线控制IC501关闭其行激励信号的输出？如果是这样，则行不启动与保护关机的因果关系将与原先的判断截然相反，上述检修工作与实际故障便背道而驰了。基于这一想法，将检查的重点转向保护电路。

　　本机与CPU有关的保护电路见左图。微处理器IC01（LG8993-16B）的22脚为保护检测端，正常工作状态下为高电平5V，检测到低电平时执行保护。该保护电路共分为6条支路，其中D860支路监测。IC853（KIA7808）输出的8V电压，若该电压短路或消失，便通过D860将IC01 22脚电压拉低，IC01据此发出关机指令，开关电源转为待机状态；D858支路监测IC854（KI-A7805）输出的5V电压，若该电压消失或异常降低，也将通过D858将IC01 22脚电压拉低，从而启动CPU的保护功能；同理，D07支路负责监测IC852（KIA7805）输出的待机ST-5V电压。

　　D410支路监测视放200V供电电压。若200V电压消失或异常降低，由R417、R418组成的分压电路输出的电压也同时消失或降低，其结果也将使IC01 22脚电压下降而引起保护关机。

　　Q402、ZD401及相关元件组成高压监测电路。当因为某种原因（如电源电压上升、逆程电容容量减少、行频不正确等）而引起行输出变压器FBT的输出电压上升时，其灯丝绕组⑦⑨端的输出电压也将相应升高，经D407、C428整流滤波后的电压也随着上升。当C428上的电压超过ZD401的反向击穿电压值时，ZD401击穿，Q402导通，将IC01 22脚电压拉低。

　　Q871、Q870、ZD870及其外围元件组成+B过流检测保护电路。当+B电流较小时，R870、R871两端压降较小，Q870不导通或微导通：一旦+B电流超过设定值，R870、R871两端的压降增大，使Q870导通程度加深，Q870 c极电压上升。由R873、R874组成的分压电路的分压点电压上升，当该电压超过ZD870的反向击穿电压值时，ZD870击穿，导致Q871导通，IC01 22脚电压下降。

　　根据上述保护电路的工作原理，监测IC01 22脚电压，待机时为0.75V，二次开机期间为1.97V。IC01 22脚在正常工作时要求高电平，1.97V显然未达到高电平所要求的阀值。造成该电压下降的原因可能是上拉电阻R41增值或开路，也可能因某一保护支路故障引起。因R41为贴片元件，在未确定其故障之前尽量先不拆它，所以首先检查各保护支路的工作状况。结合本例故障现象分析，CPU的开／待机控制正常，说明其供电ST-5V电压也应当是正常的；从二次开机到电源恢复为待机状态，行扫描电路一直未投入工作，因此，行输出变压器灯丝绕组也不可能有电压产生；又由于行扫描电路未工作，所以+B过流的现象也不大可能发生。当然也不完全排除上述保护电路元件本身发生故障的可能，但对上述三条保护支路的检测可暂缓进行。

　　先检查剩下的三条支路。在待机状态和二次开机期间分别测得D860负端电压为0.42V／8V（待机／开机状态，下同）：

　　D858负端0.14V／5V；D410负端0.24／1.4V。由上述测量结果可明显看出D410负端电压不正常。

　　视放200V供电电压由行输出变压器输出的行逆程脉冲电压经整流而得，在行扫描电路未工作时，该电压近似等于+B电压。在待机状态下+B电压实测为43V，按随机图纸上R417（120kΩ）、R418（3kΩ）标注的阻值计算，其分压点电压应为1.05V；二次开机后行扫描未工作前应为2.8V（IC01 22脚电压应比分压点电压高出约0.7V），此电压值已超过了一般低电平所要求的阈值；行扫描电路正常工作，视放200V电压正常建立后，该分压点电压应为4.88V。测量R417右端电压与+B电压相等。

　　至此，判断故障因R417阻值增大或开路引起，将其拆下测量，已呈开路状态。更换R417后故障排除。

　　一般常规彩电的保护电路常见的有两种类型，分别为CPU保护和x射线保护。由于常规彩电中CPU无法对其他IC的内部电路进行控制，因此，CPU保护功能较多地是以关闭开关电源的输出或令其进入待机状态的方式来达到保护目的，也有一些是通过控制外部电路切断行激励信号（如短路行推动管b极或切断行启动电压等）以达到使行扫描停止工作的目的。为了有效地实现x射线保护，不少包含行扫描的小信号IC都设置了专门的X射线保护端子，通过检测该端口高、低电平的变化，及时关闭其行激励信号的输出。在这种形式的电路中，只要该IC的X射线保护端口电平正常，行扫描电路无故障，其行启动电压一旦建立，便会有行激励信号输出。

　　本故障在检修初始阶段便是沿着这一思维定势进行。在查该机CPU与小信号处理电路之间没有用于外部切断行激励信号的电路联系后，便错误地认为只要TDA8316A的外部工作条件满足，就应当有行激励信号输出，至少在+B电压正常建立后，CPU尚未执行保护关机的这一段时间内，行扫描电路应当可以投入工作。因此将检修重点放在了IC501及其外围元件上，以致重走了前修理者的弯路。

　　在采用I2C总线控制的电路中，由于CPU可以通过各受控IC的SDA、SCL端口控制其内部功能的变化，因此，CPU对整机的控制能力大大加强，以前许多对付常规彩电的检修方法和思维方法已经不能适应。如常规彩电的小信号处理电路均设置有相应的模拟量外部控制端口，出现故障时只要测量相应控制电压就可作出判断。而采用I2C总线控制的电路大都取消了上述控制端子，而改由I2C总线进行控制。本机甚至连小信号处理电路中行激励信号的开启和关闭也由CPU通过I2C总线进行控制。

　　我们无法了解该机CPU的软件程序，但对本故障现象可以这样理解：IC01在接收到二次开机指令后，除了发出开机信号以控制开关电源转入正常工作状态外，还对其22脚的电压进行检测，然后决定是否向IC501发出行启动指令。如前文所分析的，在电视机从待机状态转到正常工作状态的过程中，视放200V供电端的电压经历了三个不同阶段的变化（43V→115V→200V）。这一变化通过R417、R418分压，并经D410作用于IC0122脚。当IC01在相应的时期检测不到其22脚对应的电平变化时，便拒绝向IC501发出行启动信号，因此造成IC501虽外部工作条件已满足，却无行激励信号输出的故障现象。

　　此例故障再次给了我们一个启示：即检修I2C总线机型的故障时，要立足全局，多考虑CPU与各受控IC的关系，不要只局限于传统的功能电路上，否则可能使检修工作走入死胡同。
