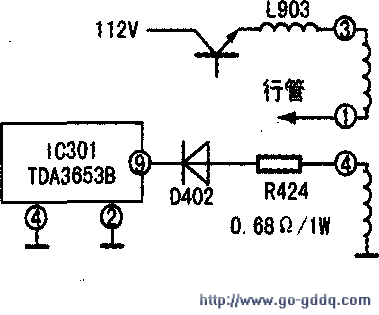

开盖检查，未见元器件击穿爆裂现象。测量开关电源输出端对地各阻值均正常。清扫灰尘后通电观察，开机瞬间屏幕闪现一条水平亮线，随即黑屏，但灯丝已点亮。该机采用TDA电路，其场扫描电路有一特点，即“沙堡脉冲”不正常也会造成黑屏现象。因显像管的灯丝已点亮，所以行扫描电路、开关电。源应是正常的，重点检查场扫描电路。该机场输出电路（如图所示）采用TDA3653B，其⑨脚供电为26V，它来自行输出变压器的④脚，该脚所接的限流电阻、整流二极管均已损坏。依经验，TDA3653B必损无疑。将上述损坏元器件更换后，插上天线开机，图像伴音正常，但感觉行幅偏大，几分钟后用遥控器换台观察，“啪”的一声屏幕又黑了。

　　因无图纸这次不敢轻易更换元器件，分析行幅偏大可能与开关电源的+B电压有关。不装场块，更换损坏的电阻、二极管，开机测+B电压为160V，场块⑨脚处电压高达38V，看来真是电压过高引起的故障。仔细观察开关电源部分，发现开关变压器初级有两只小电解电容紧靠开关管的散热板。试着将其拆下，用电容表测量，一只47μF／50V的电容容量只有18μF，另一只10μF／：的电容容量只有0.3μF。更换两只电容后开机，测+B电压恢复为正常的115V，场块⑨脚电压也降到正常的26V，此时关机更换场块，再开机观察行幅正常，数小时后测量+B、场输出供电电压稳定，即合盖交付用户。
