该机曾修理过几次，每次修好之后使用短则几个小时又再次损坏。打开机壳直观检查，见电源保险管F901发黑炸裂，证明其后级电路出现了严重短路故障。测电源开关管V901c、b极闻已短路，V903、V904击穿损坏。拆除损坏元件后，在路测量其他元件没有发现异常。

　　更换上述损坏件，为防止意外，先用调压器把输入市电降低到140V左右，开机见电源指示灯亮，速测开关电源输出的各路电压基本正常，此时光栅正常，调整调压器使交流输入电压在120V一240V之间变化时，监视+B输出电压升降幅度低于1V，但试机收看约1小时左右后。突然又无光无声。检查发现新更换的几个元件再次损坏，说明电源电路还有隐患存在。

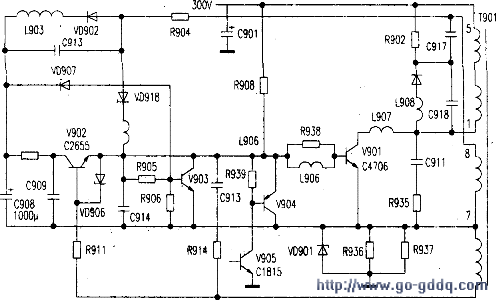

　　依据随机电路原理图分析（如附图）。本机电源电路所使用的元器件数量较多，结构也比较复杂。其工作过程是：在滤波电容C901上形成的约300V左右电压，一路经启动电阻R908至开关管Vg01 b极，提供启动电流；另一路经开关变压器T901⑤-①绕组至V901 c极，此时V901导通。在R914、C913正反馈的作用下，开关电源开始振荡。

　　图中V902、VD902、C908、VD906等组成开关管V901的恒流驱动电路。在开关电源工作时，T901⑦-⑧绕组上产生的脉冲电压经过R904及VD902和VD918整流，在C908和C914上建立起一个稳定电压。C908上的电压不但是‘V902的工作电源，同时又是V903的保护取样电压。当某种原因引起T901⑧-⑦绕组上的感应电势升高。C908上的电压升高到一定值时，VD907击穿，V903饱和导通，使V901b、e极接近同电位而截止。保护开关管V901不被损坏。分析认为，（：908上能否建立起正常的电压，与V902、V903能否有效的工作至关重要，屡损开关管故障很可能与C908不良有关。用优质电容替换C908、C914后，再更换上述损坏件试机，一切正常。这时测量C908上端电压为5.2V，C914上端电压约为0.4V。经过多次长时间试机，故障彻底排除。
