在拔掉电源线及室外天线的情况下，本地发生了强烈的雷电现象，室外有一处供电线路被雷电击断为几十截，每一小截十多厘米左右，由此可见雷电之强烈。待供电线修复后，接通电视机电源，面板电源指示灯能点亮，二次开机后荧光屏上出现一条隐约的水平亮线，几秒钟后水平亮线消失，面板指示灯闪烁，机器进入待机状态。

　　打开机壳，接通机器电源，测量开关电源的+9V、+95V和+16V三组电压输出正常。二次开机后，随着高压的产生，显像管灯丝点亮，荧光屏上出现了一条隐隐约约的水平亮线。经观察发现：水平亮线距左右两边缘约有2cm不满幅：且在水平亮线消失之后，观察显像管灯丝依旧发着红光。根据故障现象分析，CPU电路、行扫描电路均应正常，故障在场扫描电路的可能性最大。测量场输出电路7460(TDA9302H)的各脚电压，与正常时的工作电压比较(均见表1)，发现其场激励信号正反相输入端①⑦两脚直流电压分别为1.12V、1.15V，比正常时的0.89V、0.91V偏高；场频信号输出端⑤脚电压偏离为3V左右，正常时应为0.29V。拔下场偏转线圈，复测⑤脚的电压上升为14V左右。由于TDA9302H内部电路为OCL放大电路，若其输入端①⑦两脚的直流电压不正常，会导致输出端的直流电压偏离正常时的0V，故顺藤摸瓜测量前级电路7250(TDA8841)场激励输出端46、47脚电压，分别为1.41V和1.69V(正常时应为1.27V和1.33V)，怀疑场前级电路有问题。正在检修分析当中，意外地发现场输出块7460各脚的电压均消失了，又观察灯丝也熄灭了，初时不以为意，以为是由于不接收电视信号，CPU无视频识别信号而执行无信号自动关机功能。于是关断机器电源并再次通电，用遥控器或本机按键(频道升／降键)二次开机，发现机器再无动静，这时才感到事态严重，不禁慌了手脚。

　　只好先检查CPU控制电路，按压遥控器上的按键，同时测量接收头7680输出端②脚电压很低且无变化，转而测得其③的+5V供电仅有0.5V左右，将其与电路板脱开后测量其对地的正反向阻值呈短路状态，已损坏无疑。更换后测量③脚供电依旧很低，说明+5V形成电路或其负载电路有问题。先检查+5V调整管7612正常，而其c极电压仅有1.5V左右，正常时应为9V，顺膝摸瓜检查，发现保险熔丝1750开路。在查明负载电路无明显短路之后，更换熔丝后开机，+5V供电恢复正常，按遥控器并测7680②脚电压为2v左右且已有波动现象，凭经验该脚电压明显偏低(正常时应为4V左右)，且二次开机时机器仍无反应。进一步测量7600“开／待”机控制端19脚为高电平(开机状态)，但机器静悄悄的，无任何开机迹象。

　　怀疑可能是行电路不工作，首先查行启动电路7607、缓冲放大级7608、行激励级7400、行输出级7402的供电、元件是否正常。若正常，则在通电的瞬间测量7607的③脚是否有启动脉冲输出，同时注意有无高压产生的迹象(在7607④脚为高电平时)。若有行启动脉冲输出且有高压产生，则再检查7250的供电12、37脚、行激励输出40脚的对地阻值是否正常(若正常，则在二次开机的瞬间测量7250的12、37脚是否有一瞬时上升的电压然后消失)。最后检查CPU电路、数据总线电路。于是先测量启动电路7607的各脚电压，与正常时的电压相比较(见表2)有差距，检查其外围元件未见异常，试更换7607也无效。继续检查其后面的7608、7400、7402及相关的元件均未见异常，测量其供电正常。接下来测量7250供电12、37脚对地正反向阻值均很小，怀疑其已损坏。更换之后通电开机，感觉到有高压产生，观察灯丝也能点亮了，但荧光屏上依旧是一条水平亮线，好不容易才把机器恢复到修前的水平，不由得松了一口气。

　　接下来检查水平一条亮线故障，由于先前已测得7460的①⑦输入脚、⑤输出脚的电压均不正常，且怀疑可能是由于TDA8841的场激励信号输出46、47脚的电压不正常引起，可现在TDA8841已换新，依旧是一条水平亮线，不是7460损坏还有谁?

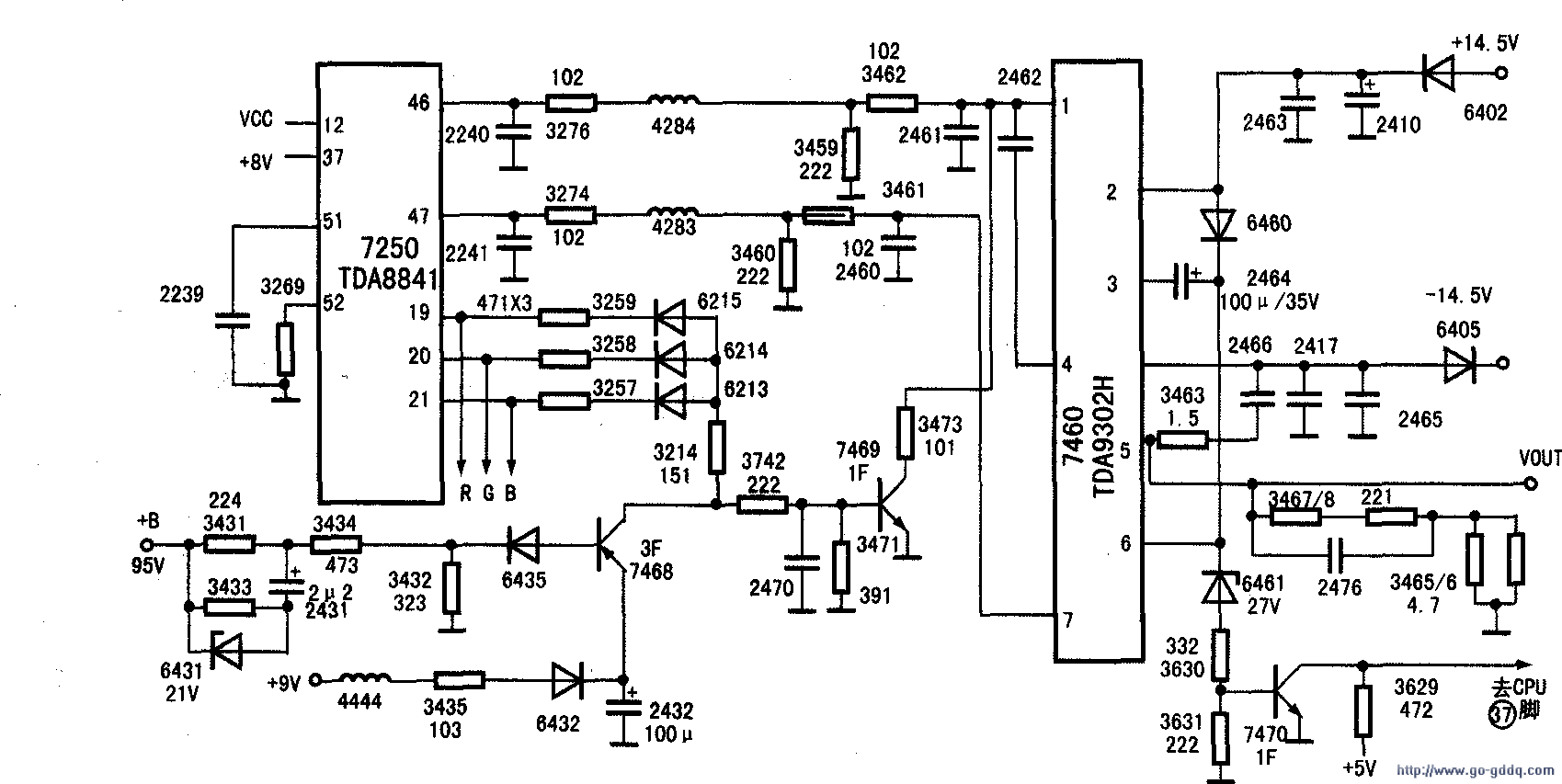

　　故不加思索更换TDA9302H，不料故障依旧!重新测量其各脚的电压，同未换块前一样。接下来检查7250的46、47脚至7460①⑦脚之间的3274、3276等元件未见异常，扩大范围检查7460的外围电路和保护电路7468、7469等有关元件末见异常；又测量场逆程脉冲放大管7470也未见损坏(参见图)，至此维修工作陷入困境。

　　看来问题有些棘手，水平一条亮线故障点竟然不在场电路!

　　清理一下维修思路：该机为I2C控制机型，场幅度、场线性等通过数据总线对TD8841进行控制，当IIC总线数据不正常或CPU(7600)电路有故障时，必然会影响到场电路；又联想到自从更换了TDA8841之后，遥控和面板操作就再也没有起过作用，难道CPU(7600)有问题?看来有必要认真检查一下。首先测量7600总线输出49、50脚的电压均为稳定的5.56V，而正常时应分别为4V、4.2V，且有波动现象。继续测量时钟振荡端子32、34脚的电压均为0.75V左右，正常时应为1.7V左右。联想到刚接手机器时，面板、遥控操作均正常，后来就发生了保险电阻熔断、接收头7680和7250短路的现象，是否CPU也寿终正寝了呢?检修时无意中碰触到三极管7602，感觉到热得烫手。原来7602是+3．5v稳压电路，+3.5V电压主要为CPU的31、39、44脚供电。经测量+3.6V供电仅有2V多一点，依次分别断开31、39、44这三个引脚，当断开39脚时3.5V电压恢复正常，同时测得时钟振荡32、33两脚电压上升至正常的1.69V、1.78V。用电阻挡分别测量供电39脚、遥控输入45脚的对地正反向阻值均很小，说明7600已损坏。

　　待购回之后换上，经检查无误之后开机，随着“嚓”的高压声，观察显像管灯丝也点亮了，荧光屏出现了满屏光栅!且遥控器、面板操作恢复正常；又试接入电视天线搜索电台，搜索完毕后发现图像正常，无伴音。试从AV端子输入VCD信号收看，依旧是图像正常而无伴音。

　　最后检查无伴音之故障。调节音量，荧光屏有正常的字符显示，将其调至最大仍无伴音。检查喇叭正常。该机伴音功放电路采用TDA7056(7953)，试测其各脚电压，发现除②脚的电压为16V正常之外，其它各脚电压均为0V，怀疑其已损坏。更换之后依旧无伴音，但测量7953各脚电压除⑤脚的音量控制电压为0V外，其他各脚的电压均恢复正常。⑤脚的正常电压为0～1.5V，怀疑其外围元件有短路的元件。经检查发现静噪三极管7956(1F)的ce极间短路，用一只NPN型的贴片三极管更换之，伴音恢复正常。电路见图3。这真是“踏破铁鞋有觅处，修来费了一月工夫”。

　　检修小结：雷击造成彩电大面积损坏元件，在试机时，确实是一条水平亮线，面板和遥控均能正常操作，这难道不说明了遥控接收头7680、小信号处理电路7250、CPU等元件“正常”吗?且在检测场输出电路7460时，也确信没有发生过诸如表笔滑动之类的短路现象，可开机检修不足十分钟，它们便“命归黄泉”了，经检查为遥控电源回路的一个+12v稳压管损坏。更换之后开机，出现了满屏光栅，接收电视信号时图像、声音均正常，于是关机将电路板装回后再开机，荧光屏出现了一条水平亮线。经检查，发现场输出块1x1224及其供电电阻和行场小信号处理IX1078均损坏，更换后故障排除。试机尚正常，开机时间不长便损坏是它们的共同特点!然而这先好后坏的原因又是怎样的呢?或许可能是这些元件当初只是受到轻微的雷击，损坏的只是这些元件里面的薄弱环节，在开机检修时器件发热严重，在“温度高一电流大一温度更高一电流更大”的恶性循环之下，最终导致它们彻底损坏。
