8）开/待机电路。开/待机电路主要是用来控制开关电源是处于待机状态还是开机状态。它的工作一般是，由红外接收器发出指令给CPU，再由CPU输出高低电平到开/待机控制电路的核心控制元器件（一般为晶体管）控制其通断状态，从而达到电视的开/待状态。
（2） DC-DC变换器

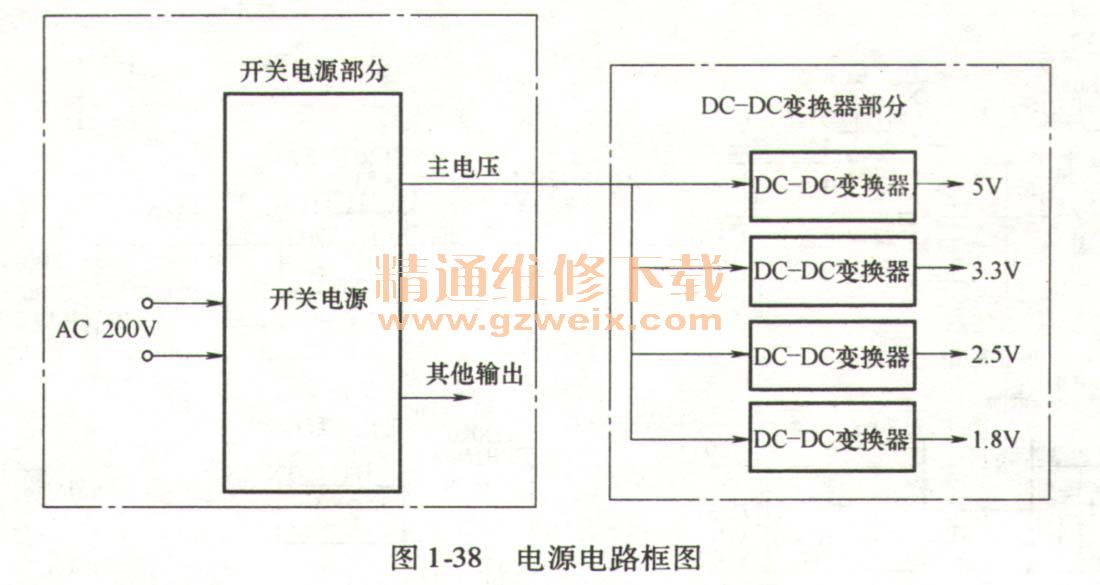

    DC-DC变换器则将开关电源产生的主电压（一般输出12V、14V、18V、 24V、28V等）进行变换，产生小信号处理电路所需的各种直流电压（如＋5V、 ＋ 3.3V、＋2.5V、＋1. 8V等）。图1-38所示为电源电路框图。

    DC-DC变换器有多种安装方式：第一种是专设一块DC-DC变换板；第二种是和开关电源部分安装在一起（开关电源采用机内安装）；第三种是安装在主板（驱动板）中。其中第三种安装方式比较常见，因为    DC-DC变换器输出的各路直流电压主要提供给主板电路。

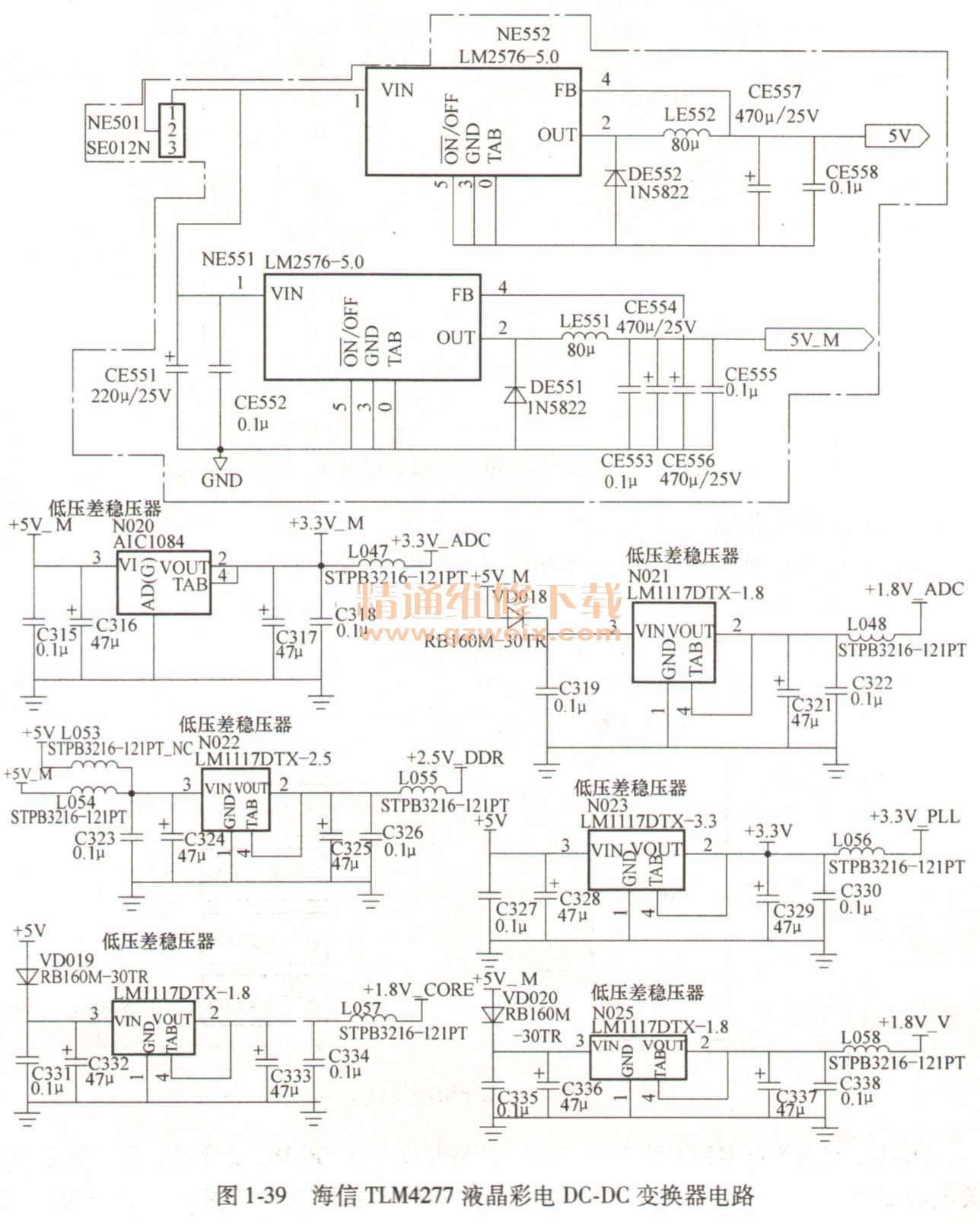

    目前，液晶彩电所采用的DC-DC变换器有采用线性稳压器（包括普通线性稳压器和低压差线性稳压器）和开关型DC-DC变换器（包括电容式和电感式）。图1-39所示为海信TLM4277液晶彩电DC-DC变换器电路，主要有NE551、NE552和外围电路、低压差稳压器AIC1084、LM1117DT×等元器件组成。

    2．信号处理与控制电路
    液晶彩电信号处理与控制电路主要包括微控制器电路（主要由微控制器、存储器、按键输入电路、遥控电路等组成）、输入接口电路、公共通道电路（是液晶彩电的最前端电路，主要由高频头和中频处理电路两部分组成）、视频解码电路、伴音电路（主要由伴音解调电路、音频转换电路、音效处理电路、音频功放电路等组成）、A-D转换电路（将YUVRGB模拟信号转换为YUV或RGB数字信号，送至去隔行、SCALER电路进行处理）、去隔行处理电路、SCALER电路（图像绽放处理）等。
    3．高压逆变电路

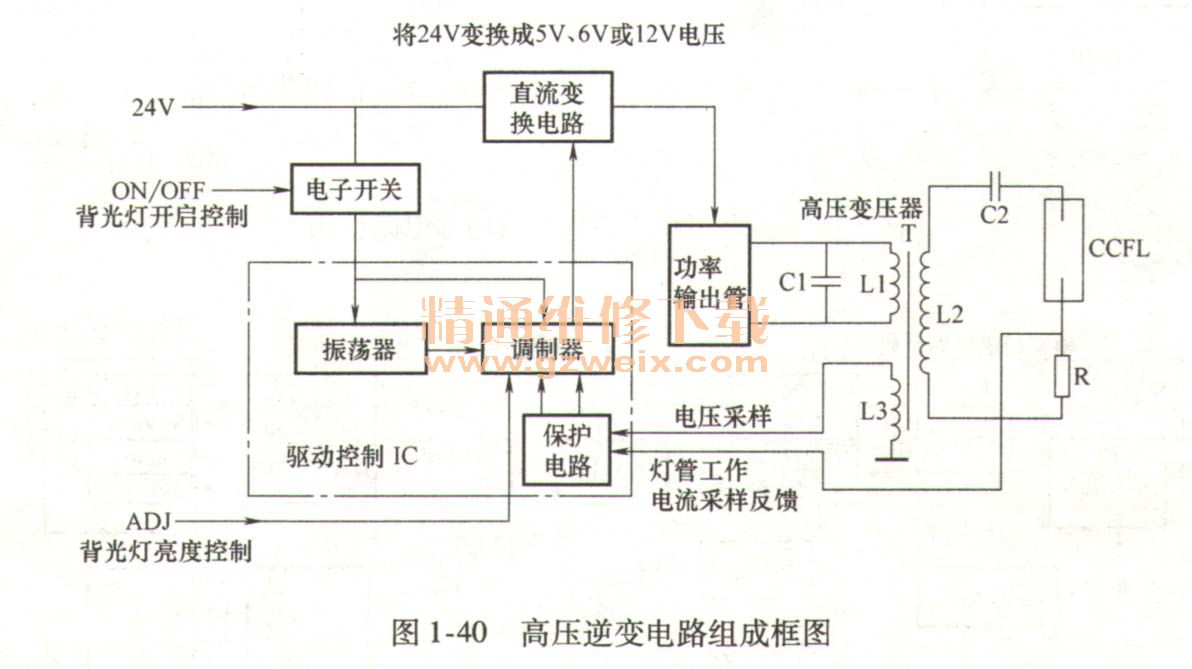

    液晶彩电的逆变电路主要由驱动控制电路（在实际的背光逆变电路中，常将振荡器、调制器、保护电路集成在一起，组成一块小型集成电路，一般称之为驱动控制IC）、直流变换电路、功率输出电路（功率输出管及高压变压器）、保护检侧电路、谐振电容、输出电流采样电路、CCFL背光灯等组成，如图1-40所示。

    （三）机顶盒特征电路简介
    1．数字卫星电视机顶盒内部电路概述

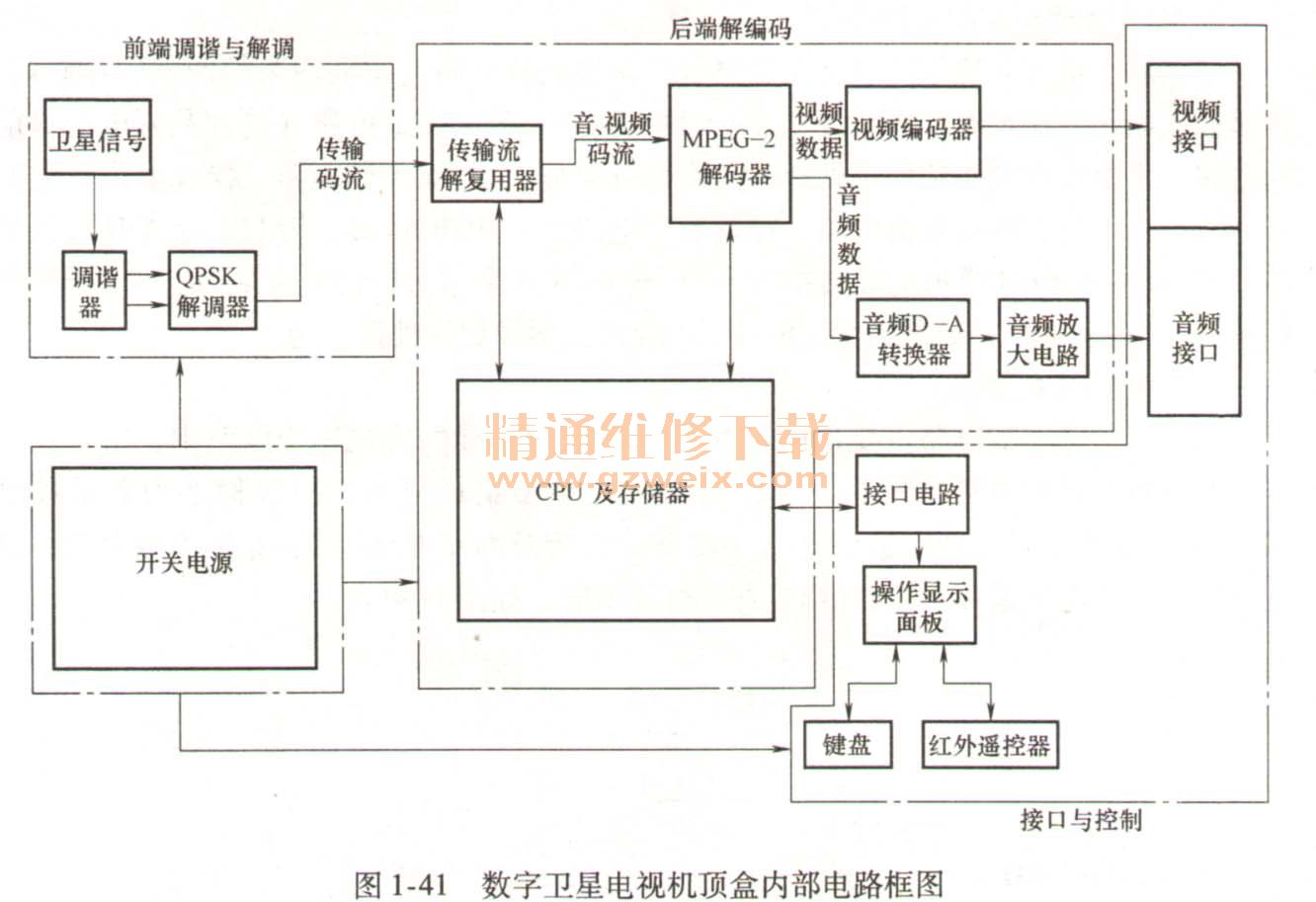

    数字卫星电视机顶盒（含卫星电视机顶盒和地面数字电视机顶盒）内部电路主要由前端调谐与解调、后端解编码、接口与控制、开关电源等几个部分组成，如图1-41所示。其中，前端调谐与解调主要由调谐器、QPSK解调器等组成；后端解编码主要由传输流解复用器、MPEG-2解码器、视频编码器、音频D-A转换器、音频放大电路、CPU及存储器等组成。

    2．有线数字电视机顶盒内部电路概述

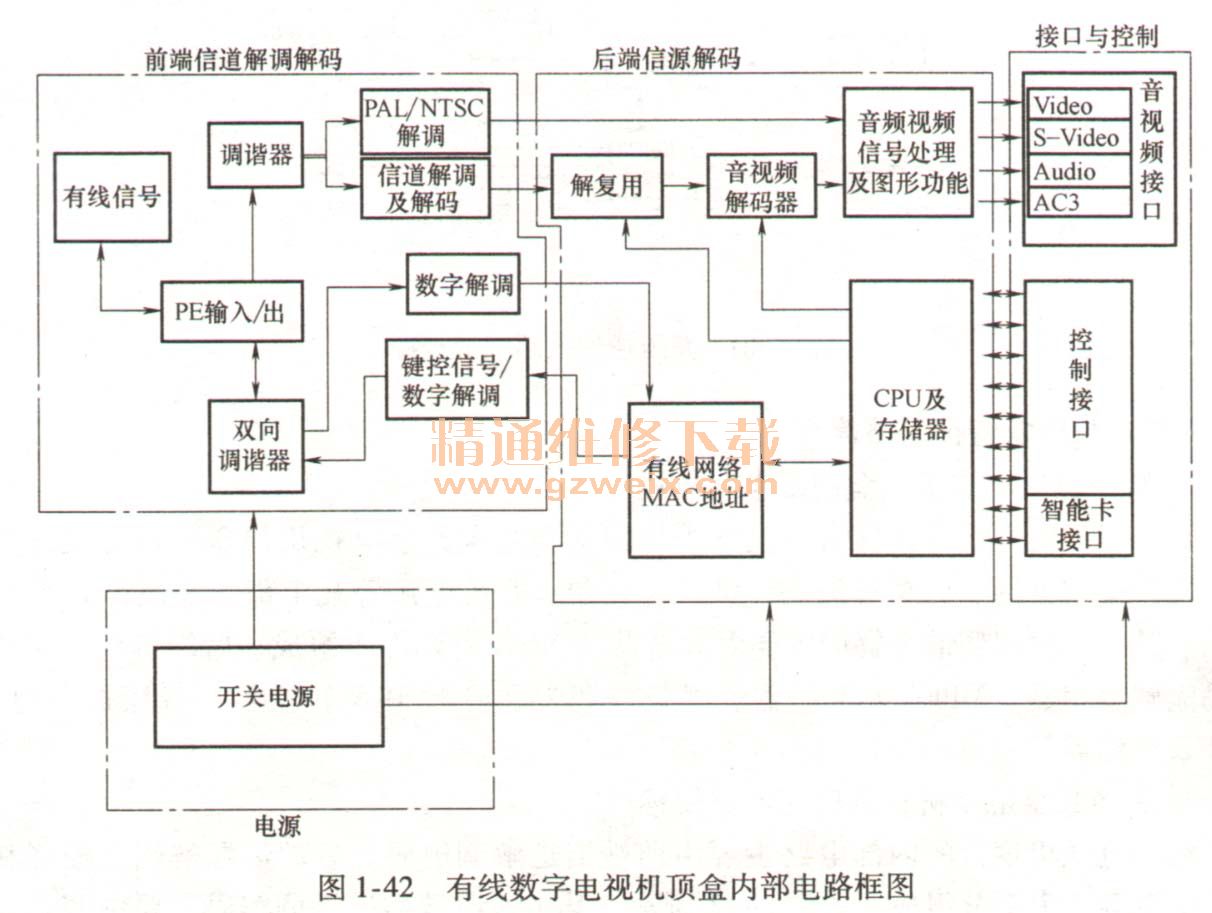

    数字电视机顶盒的内部电路主要由前端信道解调解码、后端信源解码、控制和接口、电源等几个部分组成，如图1-42所示。其中，前端信道解调解码主要由调谐器和信道解码器等组成；后端信源解码主要由微处理器和MPEG解码芯片等组成。
