教你认识主板上的主要芯片
来源:本站整理  作者:佚名  2015-11-30 16:45:06

    5 电源管理芯片

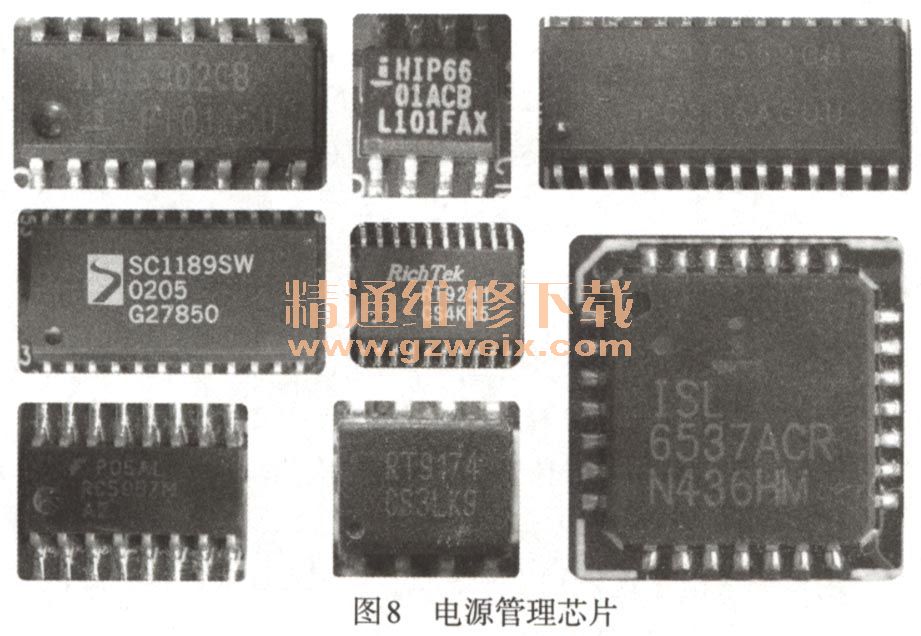

    电源管理芯片的功能是根据电路中反馈的信息在内部进行调整后,输出各路供电或控制电压,主要负责识别CPU供电幅值,为CPU、内存、AGP、芯片组等供电。图8所示为电源管理芯片。

    电源管理芯片的供电一般为12V和5V,如果电源管理芯片损坏将造成主板不工作。
    常见电源管理芯片的型号主要有以下几种:
      (1)HIP系列的HIP6301、 HIP6302、 HIP6601、 HIP6602、 HIP6004B、 HIP6016、 HIP6018B、HIP6020、HIP6021等。
      (2) RT系列的RT9227、 RT9237、 RT9238、 RT9241、 RT9173、 RT9174等。
      (3)SC系列的SC1150、 SC1152、 SC1153、 SC1155/SC1164、 SC2643、 SC1189等。
    (4) RC系列的RC5051、 RC5057等。
    (5) ADP系列的ADP3168、 ADP3418等。
    (6) LM系列的LM2636、 LM2637、 LM2638、 LM2639等。
      (7) ISL系列的ISL6556、 ISL6537等。

    6 串口芯片

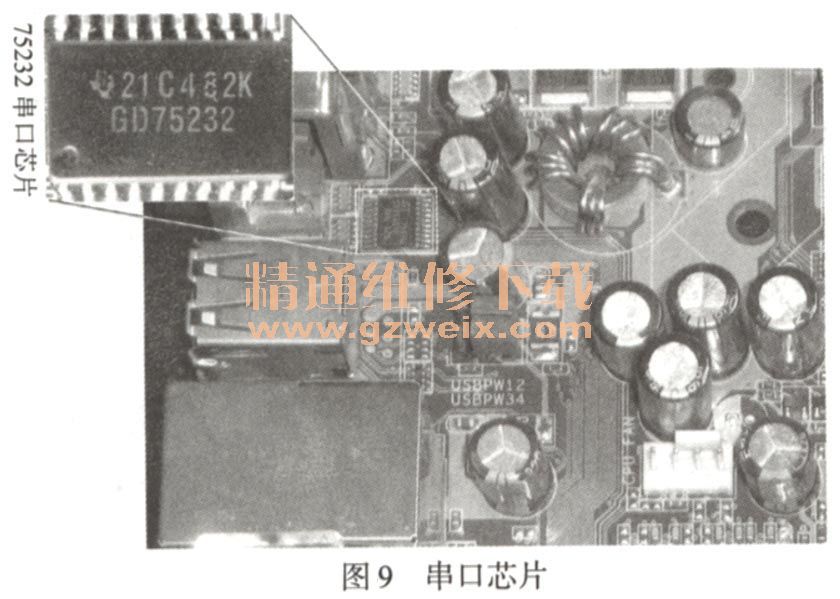

    串口芯片主要负责控制COM口的工作,串口芯片有20脚和48脚两种,一般位于主板串口接口附近,图9所示为串口芯片。

    串口芯片的工作电压主要有+12V、 -12V和+5V,串口芯片由I/O芯片控制。如果串口芯片损坏,将导致串口无法正常工作。
    常见串口芯片的型号主要有GD75232、 ST75185C、 HT6571、 IT8687R等。

    7 音效芯片
    音效芯片是主板集成声卡时的声音处理芯片,音效芯片是一个方方正正的芯片,四周都有引脚,一般位于第一根PCI插槽附近,靠近主板边缘的位置,在它的周围整整齐齐地排列着电阻和电容,所以用户能够比较容易地辨别出来,如图10所示。

    目前的音效芯片公司主要有Realtek, VIA和CMI等,因为它们都支持AC'97规格,所以被统一称为AC'97声卡,但不同公司的声卡会有不同的驱动。集成声卡除了有两声道、四声道外,还有六声道和八声道,不过要在系统中设置一下才能够正常使用。
    常见音效芯片的型号有ALC650、 ALC850、 CM17838、 VIA1616等。

    8 网络芯片

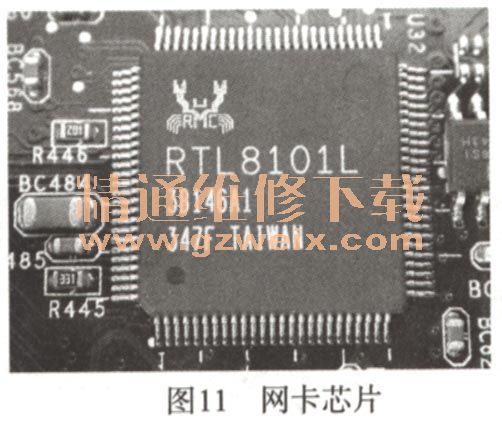

    网络芯片是主板集成网络功能时用来处理网络数据的芯片,一般位于音频接口或USB接口附近,如图11所示。常见网卡芯片的型号有RTL8100、 RTL8101、 RTL8201、 VT6103等。
